أنبوب مكونات السيارات: الأنواع والدرجات ودليل الاختيار

1. ما أهمية اختيار الأنبوب في مكونات السيارات

يمكن أن يؤدي كسر إجهاد واحد في أنبوب عمود الإدارة إلى فشل كارثي على الطريق السريع. إن الأنبوب الفولاذي الموجود داخل ممتص الصدمات، أو ذراع التعليق، أو سكة الهيكل ليس مجرد قطعة معدنية مجوفة - بل هو عنصر هيكلي حيث يمكن أن يؤدي اختيار درجة خاطئة إلى تقصير عمر المكونات بنسبة 50% أو أكثر. تساهم أخطاء اختيار المواد في ما يقرب من 15% من حالات فشل الكلال المرتبطة بالهيكل ، وفقًا لبيانات تحليل الفشل التي تمت مشاهدتها في مراجعات الجودة من المستوى الأول. عند تحديد أنبوب لمكونات السيارات، فإنك تقوم بموازنة قوة الشد وقابلية اللحام ومقاومة التآكل والتكلفة في بيئة يتم فيها قياس التفاوتات بالميكرونات ويتم قياس عمر الخدمة بمئات الآلاف من الأميال.

ويصبح هذا التوازن أكثر إحكاما في منصات المركبات الحديثة. تضيف الكهرباء كتلة البطارية، مما يزيد من الأحمال الالتوائية على نظام التعليق وأنابيب الهيكل. تتطلب أهداف الوزن الخفيف جدرانًا أرق بنفس مقاومة الكلال - أو أعلى. لم تعد الاختيارات التقليدية ذات القواعد الأساسية تعمل. قد يفشل أنبوب المتفجرات من مخلفات الحرب للأغراض العامة والذي يؤدي أداءً مناسبًا في سيارة صالون ذات هيكل فولاذي قبل الأوان في سيارة كروس أوفر بسبب تغير طيف التحميل. إن فهم التفاعل بين عملية التصنيع ودرجة المادة وتشطيب السطح يفصل بين الأنبوب الموثوق وطويل العمر وبين إحصائية الفشل الميداني.

تنتقل هذه المقالة إلى أوصاف الكتالوج العامة السابقة. سنقوم بمقارنة الأنابيب السلسة، وDOM، وERW، والأنابيب الدقيقة المسحوبة على البارد جنبًا إلى جنب، ثم نربط كل نوع بأنظمة فرعية حقيقية للسيارات: مجموعة القيادة، والتعليق، والمكابح، والهياكل الداخلية. ستجد أيضًا بيانات كمية عن تأثيرات خشونة السطح، وجدول اختيار درجة المواد، وإطار قرار قابل للتكرار يأخذ في الاعتبار متطلبات الاعتماد واقتصاديات حجم الدفعة.

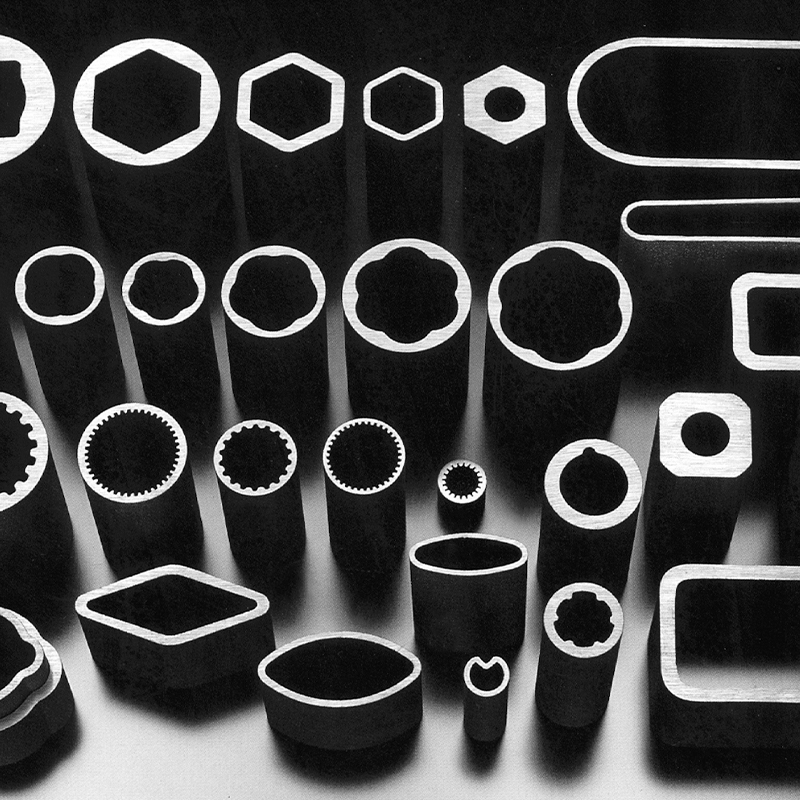

2. أنواع الأنابيب المستخدمة في السيارات: الأنابيب غير الملحومة، وDOM، وERW، والأنابيب الدقيقة المسحوبة على البارد

تهيمن أربع عائلات لتصنيع الأنابيب على تطبيقات السيارات. تكمن الاختلافات في كيفية تشكيل جدار الأنبوب وما هي خطوات ما بعد المعالجة التي يتم تطبيقها - وهذه الاختلافات تتحكم بشكل مباشر في التجانس الميكانيكي، وسلامة اللحام، ودقة الأبعاد.

بالنسبة لمكونات مجموعة القيادة، تعمل أنابيب DOM على سد الفجوة بين التكلفة والأداء. أ أنبوب ملحوم مسحوب على البارد لتطبيقات عمود الإدارة يحمل عادةً تفاوتًا في سمك الجدار قدره ±0.1 مم، مما يؤثر بشكل مباشر على عدم التوازن المتبقي - كل 0.1 مم من الانحراف المركزي يمكن أن يزيد من عدم التوازن الديناميكي بمقدار 15-20 جم · سم في عمود بطول 1.5 متر. ولهذا السبب يحدد مصنعو المعدات الأصلية نظام DOM على مخلفات الحرب العادية لأعمدة الدعامات، حتى عندما تكون تكلفة المواد الخام أعلى بنسبة 20-30%.

أنابيب فولاذية دقيقة لأعمدة النقل، الشركة المصنعة لأنابيب عمود الإدارة

تقدم Suao أنبوبًا فولاذيًا دقيقًا لأعمدة القيادة، حيث أن المصنعين والمصنعين لأنابيب عمود الإدارة في الصين، أنابيب فولاذية دقيقة مخصصة لأعمدة النقل.

عرض المنتج →

تهيمن الأنابيب غير الملحومة على الدوائر الهيدروليكية والدوائر الحيوية للسلامة. يؤدي غياب خط اللحام إلى إزالة الحلقة الأضعف في إجهاد الضغط العالي الدورة. ومع ذلك، فإن السلاسة لا تعني تلقائيًا الأفضل - فالعديد من درجات DOM الحديثة تحقق قوة انفجار قابلة للمقارنة عندما تتم معالجة المنطقة الملحومة بالحرارة ورسمها بشكل صحيح. الأنابيب الدقيقة المسحوبة على البارد، والتي غالبًا ما يتم تزويدها بمعرف فائق السلاسة (Ra 0.4 ميكرومتر أو أفضل)، هي الخيار الافتراضي لامتصاص الصدمات أحادية الأنبوب وأسطوانات الخرطوشة الهيدروليكية حيث يكون طول عمر الختم أكثر أهمية من قوة الطوق الخام.

3. مقارنة درجة المواد: 1026، 4130، E355، 27سيمن والمزيد

تحدد كيمياء الفولاذ خط الأساس، لكن الميكانيكا الفعلية تعتمد أيضًا على المعالجة الحرارية. يمكن أن تظهر نفس درجة E355 تأرجحًا في قوة الخضوع يبلغ 150 ميجا باسكال اعتمادًا على ما إذا كان يتم توفيرها بشكل مدرفلة أو عادية أو مشغولة على البارد. يسرد الجدول أدناه درجات أنابيب السيارات الأكثر شيوعًا مع خصائص تمثيلية في حالة التسليم التي يقدمها معظم الموردين للمكونات المصنعة أو المشكلة.

توفر أنابيب DOM 1026 أفضل نسبة من عمر الكلال إلى التكلفة لأعمدة الإدارة الدوارة ، في حين أن 4130 مخصص لمنصات الأداء الحساسة للوزن حيث تكون المعالجة الحرارية بعد اللحام جزءًا من خطة التصنيع بالفعل. تهيمن E355 وST52 على تصميمات التعليق الأوروبية لأنها ملحومة بشكل يمكن التنبؤ به ويمكن جذبها إلى التسامح المحكم دون الإفراط في الزنبرك. تظهر درجة 27SiMn عالية القوة بشكل رئيسي في الآلات المتنقلة الثقيلة والمركبات التجارية، حيث توفر الحالة المسقية والمخففة قوة إنتاج تزيد عن 800 ميجاباسكال - ولكنها تتطلب تحكمًا دقيقًا في إجراءات اللحام لتجنب تليين المنطقة المتأثرة بالحرارة.

4. المعالجة السطحية وتأثيرها على أداء الأنابيب

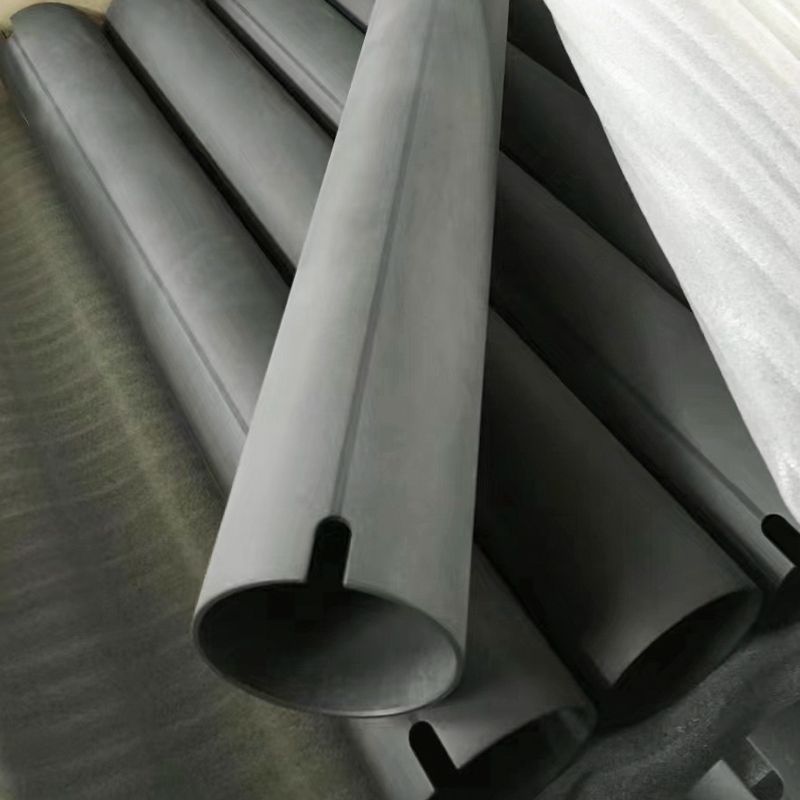

المعالجة السطحية ليست خيارًا تجميليًا. في أنبوب ممتص الصدمات، يمكن أن يصل الفرق بين طبقة فوسفات الزنك والطبقة الإلكترونية المحفزة إلى 480 ساعة من مقاومة رذاذ الملح مقابل أكثر من 1000 ساعة. داخل الأنبوب، تتحكم خشونة السطح بشكل مباشر في تآكل الختم: وقد ظهر تقليل خشونة السطح الداخلي (Ra) من 1.6 ميكرومتر إلى 0.4 ميكرومتر في اختبارات التحمل إطالة عمر الختم الهيدروليكي بعامل اثنين أو أكثر .

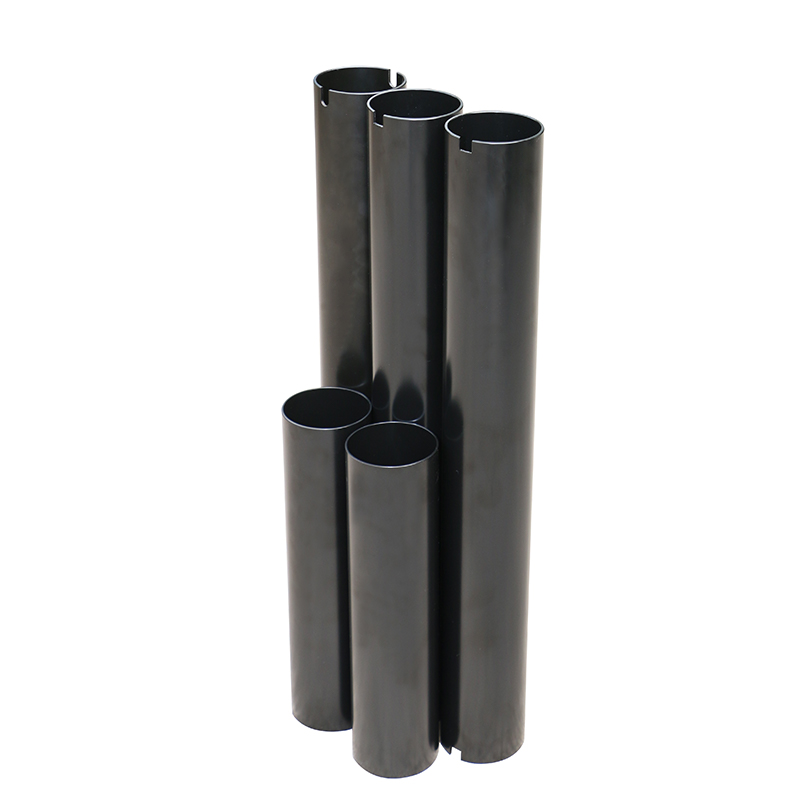

بالنسبة لتطبيقات ممتص الصدمات أحادي الأنبوب، فإن أفضل الممارسات هي استخدام أ أنبوب أسطواني ممتص للصدمات مع خشونة داخلية يمكن التحكم فيها - عادة Ra 0.4 ميكرومتر كحد أقصى - مدمج مع طبقة إلكترونية مجازية على السطح الخارجي. توفر الطبقة الإلكترونية مقاومة للتشققات الحجرية أعلى بكثير من طلاء المسحوق، بينما يحافظ المعرف السلس على احتكاك ختم المكبس منخفضًا ومتسقًا طوال عمر المنتج. في المناطق التي يكون فيها المظهر الجمالي مهمًا، مثل أجسام اللفائف المكشوفة، يظل الطلاء بالكروم الصلب هو المعيار، ولكنه يضيف ما يقرب من 25-35% إلى تكلفة الأنبوب مقارنة بالطبقة الإلكترونية عالية الجودة.

أنبوب ممتص الصدمات الهيدروليكي - EN 10305-2 E235 N، أنبوب فولاذي دقيق ملحوم مسحوب على البارد Ø40 × 2 مم، الموردون - جيانغسو

Suao هي المورد الصيني لأنبوب ممتص الصدمات الهيدروليكي – EN 10305-2 E235 N، الأنبوب الفولاذي الدقيق الملحوم المسحوب على البارد Ø40 × 2 مم، أنبوب ممتص الصدمات الهيدروليكي المخصص – EN 10305-2 E235 N، المسحوب على البارد

عرض المنتج →

5. كيفية اختيار الأنبوب المناسب لتطبيق سيارتك

يزيل تدفق القرار المنظم التخمين. تم تحسين التسلسل التالي المكون من خمس خطوات من خلال العشرات من الموافقات على أجزاء الإنتاج وبرامج تأهيل الموردين.

1. تحديد الوظيفة الأساسية. هل يحمل الأنبوب السائل (الأسطوانة الهيدروليكية)، أو ينقل عزم الدوران (عمود الإدارة)، أو يمتص طاقة الاصطدام (صندوق التصادم)، أو يعمل كفاصل هيكلي؟ تحدد الوظيفة وضع فشل المفتاح — التعب، أو الانبعاج، أو الانفجار، أو التآكل — وبالتالي تحدد خاصية المادة الحاكمة.
2. تحديد حالة التحميل المهيمنة. يرى أنبوب عمود التوجيه إجهادًا إلتوائيًا وضغطًا محوريًا عرضيًا. يرى أنبوب ذراع التعليق انحناء متعدد المحاور مع تحميل عكسي كبير. قم بمطابقة حد التحمل الخاص بدرجة الفولاذ (أو قوة الكلال عند 107 دورات) مع طيف الإجهاد، وقم بتطبيق عامل أمان أدنى يبلغ 1.5 على الإنتاجية لبناء النماذج الأولية.
3. حدد عملية التصنيع. إذا كان التصميم يتطلب دائرة ضغط عالي خالية من اللحام، فاختر أنبوبًا غير ملحوم. إذا كنت بحاجة إلى حل متوسط التكلفة مع أداء جيد للتركيز والتعب، أنبوب معرف شحذ للأسطوانات الهيدروليكية غالبًا ما يكون المنتج المصنوع من DOM أو المخزون الملحوم المسحوب على البارد هو المكان المناسب. بالنسبة للأقواس غير الحرجة المطلية، تعتبر المتفجرات من مخلفات الحرب كافية.

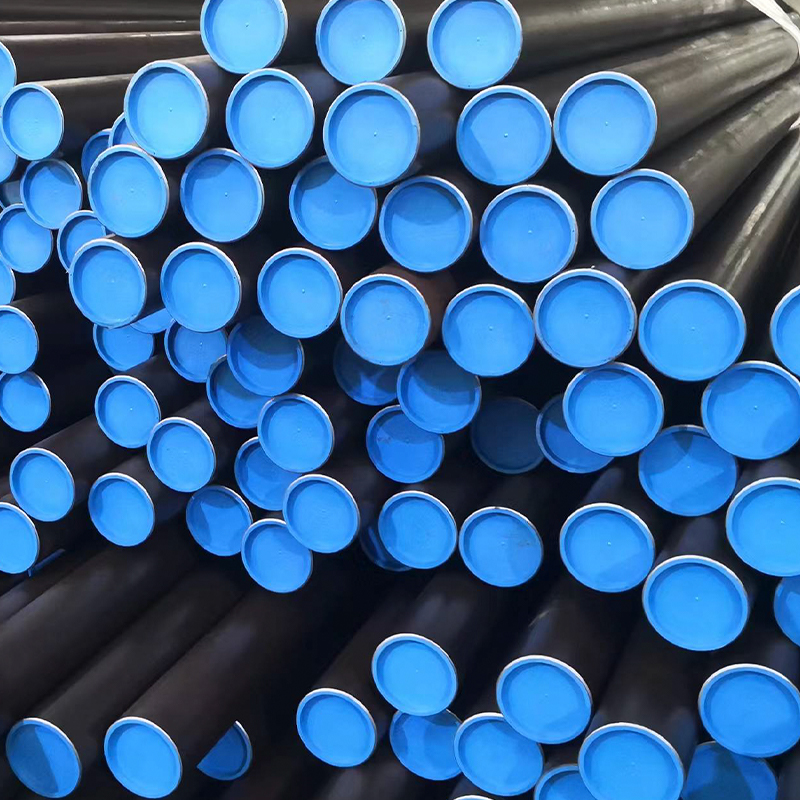

أنبوب Honed & SRB - EN 10305-1 E355 H8 Ra0.4، تشطيب معرف المرآة لبراميل الأسطوانات الهيدروليكية، الموردين - Jiangsu Suao M

Suao هي المورد الصيني لأنبوب Honed & SRB - EN 10305-1 E355 H8 Ra0.4، تشطيب معرف المرآة لبراميل الأسطوانات الهيدروليكية، أنبوب Honed & SRB المخصص - EN 10305-1 E355 H8 Ra0.4، تشطيب معرف المرآة لـ Hydrau

عرض المنتج →

1. تحديد التسامح والانتهاء من السطح. حدد تسامح المعرف H8 – H9 لملاءمة دليل المكبس والقضيب. تتطلب Ra 0.8 ميكرومتر أو أفضل للأختام الديناميكية، Ra 0.4 ميكرومتر حيث يكون ختم الزيت بسرعات التمسيد المنخفضة أمرًا بالغ الأهمية. بالنسبة لأعمدة الإدارة، فإن التركيز (TIR) ​​الذي يقل عن 0.3% من OD يمنع عقوبات عدم التوازن.
2. تكلفة الخريطة والحجم والمدة الزمنية. قد يكلف الأنبوب المسحوب غير الملحوم 40% أكثر من ما يعادله من DOM. إذا كان حجمك السنوي أقل من 2000 وحدة، فقد يكون هذا القسط مقبولًا لتجنب استهلاك الأدوات. بالنسبة للكميات التي تزيد عن 20000 وحدة، تهيمن تكلفة المواد، وعادة ما يفوز الحل الملحوم المصمم جيدًا.

يمنع هذا التسلسل الخطأ الأكثر شيوعًا: بدء المحادثة بدرجة مادة قبل فهم حالة الضغط الخاصة بالمكون. ابدأ دائمًا بالوظيفة والأحمال، ثم دع البيانات تدفعك نحو نوع الأنبوب الصحيح.

6. اعتبارات التكلفة والمدة الزمنية: الأنابيب المخصصة مقابل الأنابيب القياسية

نادرًا ما تكون التكلفة الإجمالية للأنبوب في أحد مكونات إنتاج السيارات هي سعر المتر. إن القطع والتشطيب النهائي وتكلفة رفض الدفعة لأن حالة التوريد كانت خاطئة غالبًا ما تفوق تكلفة المواد الخام. يقارن الجدول أدناه أنابيب المخزون القياسية مع الأنابيب المرسومة خصيصًا والتي تتوافق مع مجموعة محددة من OD/ID/الجدار ومواصفات السطح.

بالنسبة للنماذج الأولية ذات الحجم المنخفض، تعد المرونة أكثر أهمية من سعر الوحدة. تقبل العديد من المصانع المتخصصة طلبات تصل إلى 200-300 كجم للأنابيب الدقيقة المسحوبة على البارد، مما يمنح الموردين من المستوى الثاني مسارًا قابلاً للتطبيق للتحقق من صحة التصميم قبل الالتزام بالأدوات كبيرة الحجم. في هذه الحالات، تكون عقوبة المهلة هامشية - ربما أسبوعًا إضافيًا - في حين أن الفائدة الهندسية للاختبار مع تشطيب السطح النهائي للإنتاج والتسامح هائلة.

7. الشهادات ومعايير الجودة لأنابيب السيارات

بدون الشهادات الصحيحة، لن تسمح أي بوابة مشتريات OEM لمورد الأنابيب بالعبور من الباب. خط الأساس لقطع الإنتاج هو IATF 16949، الذي يضيف متطلبات خاصة بالسيارات بالإضافة إلى ISO 9001. قد يظل المورد الذي يحمل ISO 9001 فقط مقبولاً لقطع غيار ما بعد البيع أو الخدمة، ولكن ليس للتسليم المباشر من OEM من المستوى 1.

• IATF 16949:2016 - إلزامية لإنتاج المسلسلات. يتطلب خطط تحكم موثقة، ودراسات MSA، وعمليات فحص التخطيط السنوية. يتم استبعاد الموردين الذين ليس لديهم هذه الخدمة تلقائيًا من معظم طلبات عرض الأسعار.
• الأيزو 9001:2015 - الحد الأدنى لنقطة دخول إدارة الجودة. مناسبة للكثير من النماذج الأولية وأجزاء ما بعد البيع غير الهامة.
• تقارير اختبار المواد إلى EN 10204 النوع 3.1 — مطلوب لكل شحنة من أنابيب الهيكل الحاملة للضغط. إعلان النوع 2.1 غير كافٍ لأي شيء يدخل في الدائرة الهيدروليكية.
• مستوى PPAP 3 — حزمة الموافقة القياسية لأجزاء الإنتاج المطلوبة من قبل معظم الشركات المصنعة لسيارات الركاب. تتضمن نتائج الأبعاد وشهادات المواد ودراسات القدرة (Ppk/Cpk) والموافقة على المظهر.
• الوصول والامتثال لـ RoHS — ينطبق على معالجات الأسطح (التخميل الخالي من الكروم السادس) وعلى المكونات المباعة في أسواق ما بعد البيع الأوروبية.

إن فقدان الشهادة — أو الفشل في الحفاظ على عملية متوافقة — لا يمثل إزعاجًا للأعمال الورقية. إنه يوقف الشحنات ويمكن أن يؤدي إلى إجراء احتواء يؤدي إلى تجميد سلسلة التوريد بأكملها لرقم الجزء هذا. إن اختيار مورد أنابيب بشهادة IATF 16949 الحية وسجل حافل من تقديمات PPAP في الوقت المحدد هو قرار لتخفيف المخاطر، وليس إجراء شكلي للشراء.

8. الخاتمة والخطوات التالية

يقع كل قرار يتعلق بأنابيب السيارات عند تقاطع علوم المواد، والقدرة على العمليات، ورياضيات سلسلة التوريد. لا يتمثل الاختيار الصحيح أبدًا في درجة واحدة أو عملية واحدة - بل هو مزيج يوفر عمر الكلال المطلوب واتساق الأبعاد ومقاومة التآكل ضمن غلاف قابل للتطبيق بتكلفة إجمالية. توفر الأنابيب غير الملحومة أقصى قدر من السلامة للدوائر الحساسة للسلامة. توفر أنابيب DOM أفضل توازن للأجزاء الدوارة والهيكلية. تظل المتفجرات من مخلفات الحرب هي العمود الفقري للتطبيقات المشكلة وغير المجهدة.

لا تطلب الفرق الهندسية الأكثر نجاحًا عرض أسعار لـ "أنبوب مكونات السيارات" فحسب. إنهم يأتون إلى الطاولة بحالة تحميل واضحة، ولمسة نهائية مستهدفة للسطح، وفهم لمسار الشهادة الذي يتطلبه برنامجهم. إذا كنت تقوم بتقييم تصميم جديد أو إعادة توفير جزء موجود، فابدأ بإطار الاختيار المكون من خمس خطوات أعلاه. ثم يمكنك الوصول إلى حزمة البيانات الفنية التي تتضمن شهادات اختبار المطحنة الكاملة، وعينات من البكرات لتأهيل اللحام، وبيانات القدرة الجاهزة لـ PPAP - نوع المادة التي تفصل سلسلة التوريد الموثوقة عن استبيان الموردين.
