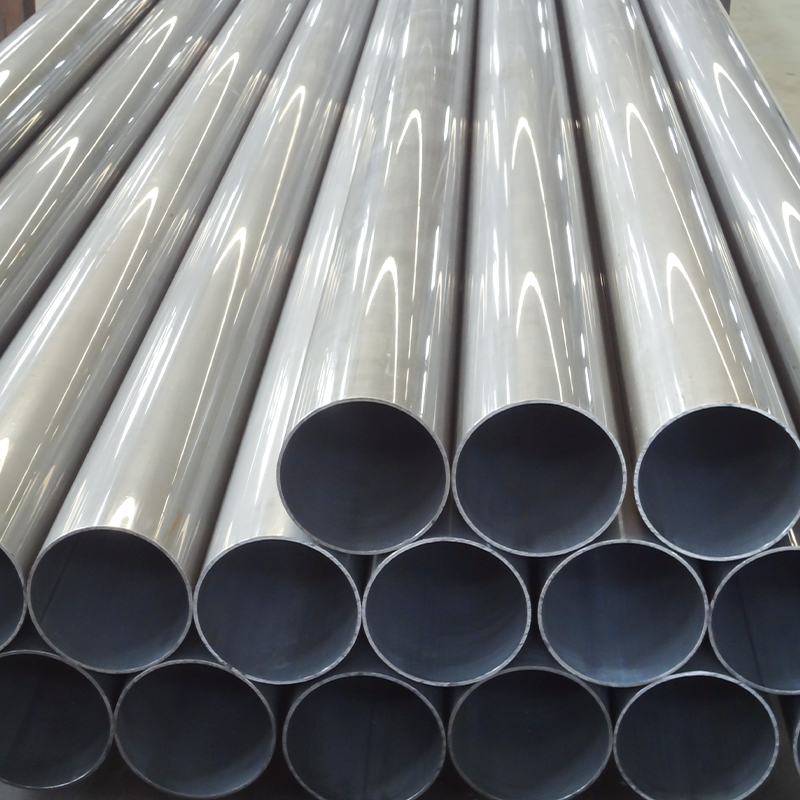

الأنابيب الفولاذية الملحومة المسحوبة على البارد (CDW) – DIN 2393 | أستم A513 (ST37-2، ST52-3)
أنابيب فولاذية CDW عالية الدقة للتطبيقات الهيدروليكية والسيارات والتطبيقات الصناعية
توفر شركة Suao Metal أنابيب فولاذية ملحومة مسحوبة على البارد (CDW) متميزة تم تصنيعها وفقًا لمعايير DIN 2393a وASTM A513، وهي متوفرة في الدرجات ST37-2 وST52-3. توفر أنابيبنا المصممة بدقة قوة فائقة، وتفاوتات مشددة، وتشطيبات سطحية ممتازة - وهي مثالية للتطبيقات الصناعية كثيرة المتطلبات.
الميزات والفوائد الرئيسية
· الدقة المسحوبة على البارد - يعزز الخواص الميكانيكية (قوة شد أعلى، صلابة محسنة).
· الامتثال الصارم - يفي بمواصفات الدين 2393 (ألمانيا) وأستم A513 (الولايات المتحدة الأمريكية).
· لمسة نهائية من السطح الأملس - خالية من النتوءات وجاهزة للتصنيع أو الطلاء أو اللحام.
· مجموعة واسعة من المواد - ST37-2 (مكافئ S235JR) لقابلية اللحام وST52-3 (مكافئ S355JR) للتطبيقات ذات الأحمال العالية.
· أحجام مخصصة - متوفر بأحجام مختلفة وسمك الجدار والأطوال لتناسب متطلباتك.
التطبيقات المشتركة
· الأنظمة الهيدروليكية والهوائية (أنابيب الأسطوانات ومكونات المحرك)
· قطع غيار السيارات (الهيكل، ناقل الحركة، خطوط الوقود)
· الآلات والمحامل (بكرات النقل، البطانات، الأعمدة)
· الهندسة الإنشائية والإنشائية (السقالات، إطارات الدعم)
المعايير والدرجات المعادلة
| قياسي | الصف | الخصائص الرئيسية | الدرجات المعادلة |
| الدين 2393 | ST37-2 | منخفض الكربون، قابلية التشكيل جيدة | S235JR (EN)، Q235B (GB) |
| الدين 2393 | ST52-3 | قوة عالية، الحاملة | S355JR (EN)، Q355B (GB) |
| ASTM A513 | النوع 5 (المتفجرات من مخلفات الحرب) | المقاومة الكهربائية ملحومة | إيسي 1018، 1026 |
أنابيب CDW عالية الدقة يصل قطرها إلى 299 مم - تتوفر أحجام مخصصة
نطاق الحجم الكامل
| القطر الخارجي (OD) | سمك الجدار | قياسي Length | التسامح | الصفs Available |
| 8 ملم - 30 ملم | 0.8 ملم - 3.0 ملم | 2 م - 12 م | h9 (دين 2393) | ST37-2، ST52-3 |
| 32 ملم - 60 ملم | 1.2 ملم - 5.0 ملم | 2 م - 12 م | h10 | ST37-2، ST52-3 |
| 63 ملم - 120 ملم | 1.5 ملم - 8.0 ملم | 2 م - 12 م | h11 | ST37-2، ST52-3 |
| 121 ملم - 180 ملم | 2.0 ملم - 12.0 ملم | 2 م - 12 م | h11 | ST52-3 |
| 182 ملم - 299 ملم | 3.0 ملم - 20.0 ملم | 2 م - 12 م | ح12 | ST52-3 |
الملاحظات الرئيسية:
· تتوافق جميع الأنابيب مع DIN 2393 Part 1/2 وASTM A513 Type 5
· الأحجام الخاصة المتاحة مع OD 300-450mm (ينطبق موك)
· أطوال مخصصة تصل إلى 12 مترًا للتطبيقات الإنشائية
· خشونة السطح: Ra ≥ 1.6μm (يمكن تحقيقه من خلال المعالجة الثانوية)
عملية الإنتاج المتقدمة
تحضير المواد
· شرائح فولاذية مدلفنة على البارد (DIN EN 10139)
· التحقق من التركيب الكيميائي عن طريق المطياف
لحام عالي التردد
· عملية المتفجرات من مخلفات الحرب بتردد 400 كيلو هرتز
· التماس اللحام صلب للحصول على بنية مجهرية موحدة
عملية الرسم البارد
· رسم متعدد المراحل باستخدام قوالب كربيد التنجستن
· تخفيض المقطع العرضي بنسبة 15-30% لكل تمريرة
· التلدين المتوسط (650-750 درجة مئوية) بين السحبات
المعالجة النهائية
· استقامة دوارة (استقامة ±0.1 مم/م)
· اختبار الموجات فوق الصوتية (تغطية 100%)
· الفوسفات/التزييت للحماية من التآكل
المقارنة الفنية: ST37-2 مقابل ST52-3
| الملكية | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | معادل ASTM A513 |
| قوة العائد | ≥235 ميجا باسكال | ≥355 ميجا باسكال | النوع 5 (1018) |
| قوة الشد | 340-470 ميجا باسكال | 490-630 ميجا باسكال | النوع 5 (1026) |
| استطالة (A₅) | ≥23% | ≥20% | - |
| اختبار التأثير | 20 درجة مئوية | -20 درجة مئوية | - |
| محتوى الكربون | .170.17% | .20.20% | - |
التطبيقات النموذجية
· ST37-2: إطارات الأثاث، بكرات النقل، المكونات الهيكلية الخفيفة
· ST52-3: الأسطوانات الهيدروليكية، الشاسيه، أذرع الرافعة
· الاستخدامات الخاصة: أنظمة الهواء (ISO 7180)، أجزاء سلامة السيارات
لماذا تختار أنابيب CDW الخاصة بنا؟
· شهادة مزدوجة: يتوافق مع معايير DIN وASTM
· المخزون الضخم: 8000 طن في المستودعات
الخدمات الخاصة:
1. طحن ID/OD (دقة ±0.01 مم)
2. طلاء الزنك (طلاء يصل إلى 20μm)
3. القطع بالليزر للأشكال الهندسية المعقدة
اتصل بفريقنا الهندسي:
[زر] قم بتنزيل ورقة المواصفات الكاملة لـ DIN 2393
[زر] احصل على أسعار فورية للكميات الكبيرة
سوآو هي شركة مصنعة محترفة لأنابيب الصلب المسحوبة على البارد عالية الدقة، والأنابيب الهيدروليكية، وأنابيب الهياكل الميكانيكية، وتدمج البحث والتطوير والإنتاج والفحص والمبيعات العالمية. ندير منشأتي إنتاج رئيسيتين تغطيان أكثر من 36,000 متر مربع، مع أكثر من 200 موظف وإنتاج سنوي يزيد عن 50,000 طن، ونورد للعملاء عبر الأسواق الصناعية الرئيسية في جميع أنحاء العالم. بصفتنا موردي الأنبوب الفولاذي الملحوم المسحوب على البارد (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3، تشمل قدراتنا التصنيعية المتكاملة السحب على البارد، المعالجة الحرارية، التقويم، التشطيب، القطع، الشطف، والمعالجة السطحية. هذه العمليات مدعومة بمجموعة كاملة من المعدات المتطورة للاختبار غير التدميري، التحليل الكيميائي، والمراقبة البعدية عبر الإنترنت – مما يضمن أن كل أنبوب يلبي معايير الجودة الصارمة. نستثمر باستمرار في أنظمة الأتمتة والتصنيع الذكي لتمكين الإنتاج المرن عالي المزيج ومنخفض الحجم. مخصص الأنبوب الفولاذي الملحوم المسحوب على البارد (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3. تُستخدم منتجاتنا على نطاق واسع في آلات البناء، الأنظمة الهيدروليكية، قطع غيار السيارات، طاقة الرياح، بناء السفن، السكك الحديدية، وقطاعي النفط والغاز. حاصلة على شهادات ISO 9001، ISO 14001، CE، وRoHS، هونغلي هي أكثر من مجرد مصنع – نحن شريك موثوق طويل الأجل للعملاء الصناعيين العالميين.
