نظرة عامة

قم بتبسيط العمليات اللوجستية الخاصة بك بسهولة من خلال الأنابيب الأسطوانية ذات ناقل الجاذبية ASTM A513 Grade 1010. متوفر بأحجام تتراوح من 1.181 إلى 4.500 بوصة (قطر 30–114.3 ملم) للقطر الخارجي (OD) و0.039 إلى 0.120 بوصة (1-3 ملم) لسمك الجدار (WT)، بما في ذلك معيار الصناعة 2 بوصة × 0.065 بوصة (قطر 50.8 × 1.65 ملم) وأحجام خفيفة الوزن مثل 1.75 بوصة × 0.059 بوصة (قطر 44.5) × 1.5 مم)، توفر هذه الأنابيب الفولاذية ERW قوة فعالة من حيث التكلفة، ودقة، ودورانًا سلسًا لبكرات ناقل الجاذبية في الخدمات اللوجستية، والتخزين، والتعبئة والتغليف. تم تصميمها للتعامل مع المواد خفيفة الوزن ومتوسطة التحمل، وهي تضمن تدفق المواد بسهولة مع الحد الأدنى من الاستخدامات الثانوية في المكونات الهيكلية. تتوافق الأنابيب الخاصة بنا مع معايير مثل EN 10305-3 وDIN 2394، وتكمل مجموعة واسعة من أنظمة النقل بالجاذبية.

لماذا تختار الأنابيب الأسطوانية الناقلة بالجاذبية؟

·قوة فعالة من حيث التكلفة: توفر الدرجة 1010 قوة إنتاج تبلغ ~ 310 نيوتن/مم²، وهي مثالية لبكرات ناقل الجاذبية خفيفة الوزن.
· التسامح الشديد: الأبعاد الدقيقة (على سبيل المثال، 2 بوصة/قطر 50.8 مم OD ±0.005 بوصة، 0.065 بوصة/1.65 مم وزن ±10%) تضمن تجميع الأسطوانة بشكل سلس وتدوير سلس.
· سطح منخفض الاحتكاك: تعمل الأسطح النظيفة والموحدة على تقليل الاحتكاك، مما يعزز أداء أسطوانة الجاذبية وطول العمر.
· تصميم خفيف الوزن: يدعم الفولاذ منخفض الكربون الأحمال المنخفضة إلى المتوسطة في أنظمة النقل غير المزودة بالطاقة.
·الأحجام القياسية العالمية: تلبي الأحجام مثل 2 بوصة × 0.065 بوصة (قطر 50.8 × 1.65 ملم)، و1.75 بوصة × 0.059 بوصة (قطر 44.5 × 1.5 ملم)، و2.25 بوصة × 0.079 بوصة (قطر 57.2 × 2 ملم) احتياجات ناقل الجاذبية في جميع أنحاء العالم.
· الحل الاقتصادي: توفر الدرجة 1010 أداءً موثوقًا بتكاليف تنافسية لبكرات الجاذبية.

درجات الصلب الشائعة لبكرات ناقل الجاذبية

يتم استكمال أنابيب ASTM A513 Grade 1010 الخاصة بنا بدرجات أخرى لتطبيقات الجاذبية وتطبيقات الناقل ذات الصلة:

· أستم A513 1010: فولاذ منخفض الكربون (قوة الإنتاجية: ~310 نيوتن/مم²، قوة الشد: ~379 نيوتن/مم²) لبكرات الجاذبية خفيفة الوزن في المستودعات (على سبيل المثال، 2 بوصة × 0.065 بوصة / Ø50.8 × 1.65 مم).
· أستم A513 1008: فولاذ منخفض الكربون للغاية (قوة الإنتاجية: ~275 نيوتن/مم²، قوة الشد: ~340 نيوتن/مم²) لبكرات الجاذبية خفيفة الوزن وفعالة من حيث التكلفة (على سبيل المثال، 1.5 بوصة × 0.059 بوصة / Ø38.0 × 1.5 مم).
·ASTM A513 1015: قوة متوازنة (قوة الخضوع: ~345 نيوتن/مم²، قوة الشد: ~414 نيوتن/مم²) لبكرات الجاذبية متوسطة الخدمة في الخدمات اللوجستية (على سبيل المثال، 1.9 بوصة × 0.059 بوصة / Ø48.3 × 1.5 مم).
·ASTM A513 1018: قوة متوسطة (قوة الخضوع: ~370 نيوتن/مم²، قوة الشد: ~440 نيوتن/مم²) لبكرات الجاذبية متوسطة التحمل (على سبيل المثال، 1.75 بوصة × 0.059 بوصة / Ø44.5 × 1.5 مم).
· أستم A513 1020: قوة أعلى (قوة الخضوع: ~379 نيوتن/مم²، قوة الشد: ~448 نيوتن/مم²) للبكرات متوسطة التحمل (على سبيل المثال، 2.25 بوصة × 0.079 بوصة / Ø57.2 × 2 مم).
·ASTM A513 1026: قوة عالية (قوة الخضوع: ~448 نيوتن/مم²، قوة الشد: ~517 نيوتن/مم²) لتطبيقات الناقل الأثقل (على سبيل المثال، 4 بوصة × 0.120 بوصة / Ø101.6 × 3 مم؛ راجع مجموعة الأنابيب شديدة التحمل لدينا).
·E220 (إن 10305-3): فولاذ منخفض الكربون للغاية (قوة الإنتاجية: 220 نيوتن/مم²، قوة الشد: 330-470 نيوتن/مم²) لبكرات الجاذبية خفيفة الوزن (على سبيل المثال، 1.969 بوصة × 0.059 بوصة / Ø50 × 1.5 مم).
·E235 (إن 10305-3): فولاذ منخفض الكربون (قوة الإنتاجية: 235 نيوتن/مم²، قوة الشد: 340-480 نيوتن/مم²)، أي ما يعادل DIN 2394 ST37.2، للبكرات متوسطة التحمل (على سبيل المثال، 2.374 بوصة × 0.079 بوصة / Ø60.3 × 2 مم).
·E275 (إن 10305-3): قوة متوسطة (قوة الخضوع: 275 نيوتن/مم²، قوة الشد: 410–550 نيوتن/مم²) لبكرات الجاذبية متوسطة التحمل (على سبيل المثال، 3 بوصات × 0.083 بوصة / Ø76.2 × 2.1 ملم).
·ASTM A500 الصف ب: فولاذ من الدرجة الهيكلية (قوة الإنتاجية: ~317 نيوتن/مم²، قوة الشد: ~400 نيوتن/مم²) للبكرات الأثقل (على سبيل المثال، 4.5 بوصة × 0.120 بوصة / 114.3 × 3 مم؛ راجع مجموعة الأنابيب شديدة التحمل لدينا).
·إيسي 304 (إن 1.4301): الفولاذ المقاوم للصدأ لبكرات الجاذبية المقاومة للتآكل في البيئات الصحية (على سبيل المثال، 2 بوصة × 0.059 بوصة / Ø50.8 × 1.5 مم).

تضمن هذه الدرجات تنوع استخدامات ناقلات الجاذبية، مع توفر درجات أثقل للأنظمة التي تعمل بالطاقة (على سبيل المثال، DIN 2394 ST37.2، EN 10305-3 E355).

عملية التصنيع

تم تصميم أنابيب أسطوانة ناقل الجاذبية ASTM A513 Grade 1010 لضمان الدقة والموثوقية:

1. اللحام بالمقاومة الكهربائية (ERW): يتم لحام الشرائط الفولاذية وتشكيلها على البارد لتحقيق أبعاد دقيقة (على سبيل المثال، 2 بوصة × 0.065 بوصة / Ø50.8 × 1.65 مم)، مما يضمن أنابيب فولاذية عالية الجودة من مخلفات الحرب.
2. التشكيل على البارد: يعزز دقة الأبعاد وجودة السطح من أجل دوران سلس في بكرات الجاذبية.
3. المعالجة الحرارية: تعمل الظروف الملحومة أو الطبيعية على تحسين الخواص الميكانيكية للتعامل مع المواد خفيفة الوزن.
4. التشطيب السطحي: الأسطح الناعمة والنظيفة، غالبًا ما تكون مزيتة أو فوسفاتية، تضمن مقاومة التآكل وأداء منخفض الاحتكاك.
5. اختبار الجودة: تضمن فحوصات الأبعاد واختبار الشد والاختبار غير المدمر (على سبيل المثال، التيار الدوامي) الامتثال لمعايير ASTM A513.

توفر هذه العملية أنابيب ملحومة دقيقة مُحسّنة لأداء أسطوانة ناقل الجاذبية.

مواصفات المواد

الصف: ASTM A513 الصف 1010، مع خيارات 1008، 1015، 1018، 1020، 1026، EN 10305-3 E220، E235، E275، AISI 304
التركيب الكيميائي (الدرجة 1010، الحد الأقصى٪ ما لم يتم تحديده):
· الكربون (ج): 0.08-0.13
· المنغنيز (المنغنيز): 0.30-0.60
· الفوسفور (ف): 0.035
·الكبريت (S): 0.035
الخواص الميكانيكية (الدرجة 1010، ملحومة):
·قوة الخضوع: ~310 نيوتن/مم²
·قوة الشد: ~379 نيوتن/مم²
·الاستطالة: 15% (دقيقة)

نطاق الحجم:

القطر الخارجي (OD): 1.181–4.500 بوصة (قطر 30–114.3 ملم)
سمك الجدار (بالوزن): 0.039–0.120 بوصة (1–3 ملم)
الطول: عشوائي (3.3-40 قدم / 1000-12000 مم) أو قطع مخصص
الأحجام الشائعة لبكرات ناقل الجاذبية (OD x WT):
·1.5 بوصة × 0.059 بوصة (قطر 38.0 × 1.5 مم، بكرات الجاذبية خفيفة الوزن)
·1.75 بوصة × 0.059 بوصة (قطر 44.5 × 1.5 مم، بكرات الجاذبية خفيفة الوزن)
·1.9 بوصة × 0.059 بوصة (قطر 48.3 × 1.5 مم، بكرات الجاذبية القياسية)
·2.0 بوصة × 0.065 بوصة (قطر 50.8 × 1.65 مم، بكرات الجاذبية القياسية)
·2.25 بوصة × 0.079 بوصة (قطر 57.2 × 2 مم، بكرات الجاذبية متوسطة التحمل)
·2.374 بوصة × 0.079 بوصة (قطر 60.3 × 2 مم، بكرات الجاذبية متوسطة التحمل)
·2.5 بوصة × 0.079 بوصة (قطر 63.5 × 2 مم، بكرات الجاذبية متوسطة التحمل)
·3.0 بوصة × 0.083 بوصة (قطر 76.2 × 2.1 مم، بكرات الجاذبية متوسطة التحمل)
·3.5 بوصة × 0.098 بوصة (قطر 88.9 × 2.5 مم، بكرات الجاذبية الأثقل)
·4.0 بوصة × 0.120 بوصة (قطر 101.6 × 3 مم، بكرات عالية السعة؛ انظر نطاق الخدمة الشاقة)
·4.5 بوصة × 0.120 بوصة (قطر 114.3 × 3 مم، بكرات عالية السعة؛ انظر نطاق الخدمة الشاقة)

التفاوتات (لكل ASTM A513):

·OD (.52.5 بوصة): ±0.005 بوصة؛ (>2.5–4.5 بوصة): ±0.006 بوصة
·الوزن: ±10%
·الطول: ±0.12 بوصة (±3 مم) لأطوال القطع
· شروط التسليم: ملحومة، طبيعية
·حالة السطح: أملس، نظيف، أو مطلي (مزيت/فوسفاتي) لمقاومة التآكل

التطبيقات

تم تصميم ASTM A513 Grade 1010 والأنابيب الدقيقة الأخرى (على سبيل المثال، 2 بوصة × 0.065 بوصة / Ø50.8 × 1.65 مم، 1.75 بوصة × 0.059 بوصة / Ø44.5 × 1.5 مم) من أجل:

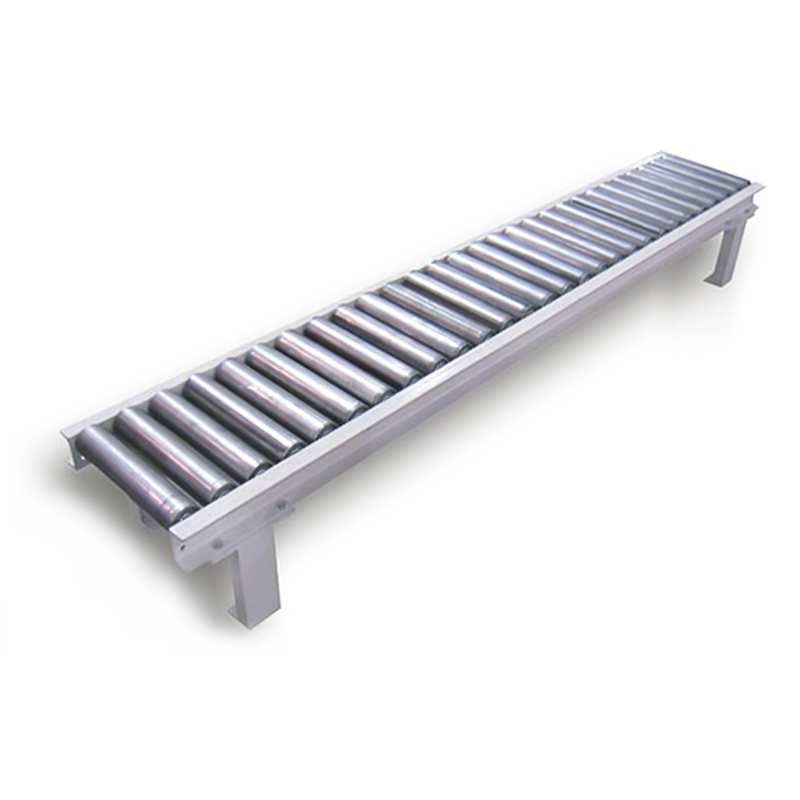

بكرات ناقل الجاذبية: أنابيب عالية الأداء لأنظمة مناولة المواد غير المزودة بالطاقة في:
1. الخدمات اللوجستية: المستودعات ومراكز التوزيع للعبوات الصغيرة والمتوسطة (1010، 1008، 2 بوصة × 0.065 بوصة؛ E220، Ø44.5 × 1.5 مم).
2. التغليف: التجارة الإلكترونية، مناولة الطرود (1015، 1018، 1.9 × 0.059 بوصة؛ E235، Ø57.2 × 2 مم).
3. التصنيع: خطوط التجميع، ناقلات الجاذبية الصناعية الخفيفة (1010، 2.25 بوصة × 0.079 بوصة؛ E275، Ø63.5 × 2 مم).
4. البيئات الصحية: تصنيع الأغذية والمستحضرات الصيدلانية (AISI 304، 2 × 0.059 بوصة).
5. التطبيقات الثانوية (الاستخدام المحدود):
· مكونات هيكلية خفيفة الوزن (على سبيل المثال، إطارات تحمل معايير ASTM A500 Grade B).
· أنابيب الأثاث (على سبيل المثال، رفوف مع 1008، E220).

بالنسبة للناقلات الثقيلة أو الناقلات التي تعمل بالطاقة، استكشف الأنابيب DIN 2394 ST37.2 أو EN 10305-3 E355.

ضمان الجودة

جميع الأنابيب من الدرجة 1010، 1008، 1015، 1018، وغيرها تتوافق مع ASTM A513، EN 10305-3، أو المعايير ذات الصلة. شهادات الاختبار وفقًا للمعيار DIN EN 10204 3.1 تتحقق من التركيب الكيميائي والخواص الميكانيكية ودقة الأبعاد. يضمن اختبار تيار إيدي، واختبارات التسطيح، وعمليات فحص السطح أعلى أداء لأنابيب ناقل الجاذبية.

تحسين كفاءة ناقل الجاذبية لديك

·مصممة للتدفق دون عناء: تضمن الأحجام مثل 2 بوصة × 0.065 بوصة (قطر 50.8 × 1.65 ملم)، و1.75 بوصة × 0.059 بوصة (قطر 44.5 × 1.5 ملم)، و2.25 بوصة × 0.079 بوصة (قطر 57.2 × 2 ملم)، مع الدرجات من 1010 إلى AISI 304، سلاسة الدوران والمتانة.
·الامتثال للمعايير العالمية: تلبي الخيارات المتوافقة مع ASTM A513 وEN 10305-3 وDIN 2394 احتياجات السوق العالمية.
· العرض المرن: الأحجام القياسية المخزنة والأطوال القابلة للتخصيص لاحتياجات ناقل الجاذبية الخاص بك.
·إرشادات الخبراء: يساعدك فريقنا على اختيار الدرجة والحجم المثاليين لتحقيق أقصى قدر من الكفاءة.
