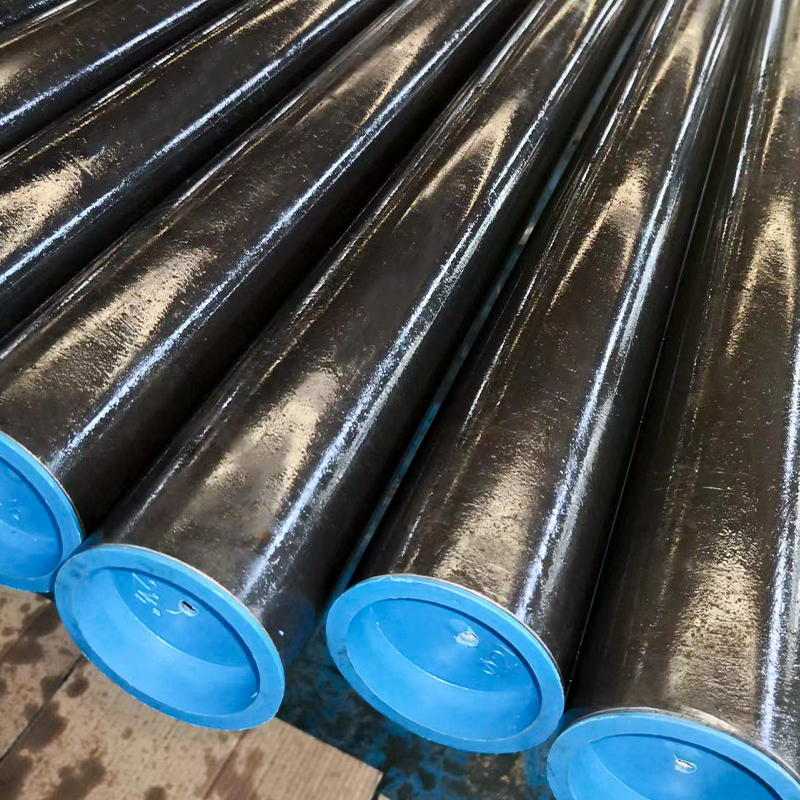

تم تصميم أنابيب الأسطوانات الهيدروليكية - ASTM A513 ST52 الملحومة المسحوبة على البارد (CDW) لتوفير توازن بين الدقة العالية والموثوقية والفعالية من حيث التكلفة. يتم تصنيعها من خلال اللحام بالمقاومة الكهربائية (ERW) ومن ثم المسحوب على البارد فوق الشياق (DOM)، تحقق هذه الأنابيب دقة أبعاد ممتازة، وأسطح داخلية ناعمة، واستقامة فائقة.
تم تطوير هذه الأنابيب خصيصًا لعمليات الشحذ أو الكشط والصقل بالأسطوانة (SRB)، وتوفر تشطيبًا مثاليًا للتجويف لتطبيقات الأسطوانات الهيدروليكية والهوائية في صناعات مثل البناء والزراعة والسيارات ومعالجة المواد.
درجات الصلب النموذجية
·ASTM A513 النوع 5 (الشياق المسحوب، DOM)
· ما يعادل ST52 / E355
·SAE 1020، SAE 1026 (درجات اختيارية)
·E235 (للتطبيقات الخفيفة)
الأحجام الشائعة (OD × WT)
·قطر 40 مم × 2.5 مم
·قطر 50 مم × 3 مم
·قطر 63.5 ملم × 4 ملم
·قطر 76 مم × 5 مم
·قطر 90 مم × 6 مم
·قطر 100 مم × 6 مم
·قطر 120 مم × 8 مم
·قطر 150 مم × 10 مم
ملاحظة: تتوفر أحجام أنابيب DOM المترية والإمبراطورية عند الطلب.
المواصفات الفنية
·المعيار: ASTM A513، النوع 5 (أنابيب CDW / DOM)
· درجة الصلب: ST52 / ساي 1026
·الحالة: مسحوب على البارد، طبيعي
· الاستقامة: ≥ 0.5:1000
·التسامح: OD & WT وفقًا لمعيار ASTM A513
· تشطيب السطح (كما هو مرفق): معرف را ≥ 2.5 ميكرومتر
· تشطيب السطح (بعد الشحذ/SRB): معرف را ≥ 0.4 ميكرومتر
عملية التصنيع
1. قطاع الصلب المدلفن على الساخن → شق الدقة
2. اللحام بالمقاومة الكهربائية (ERW) → تشكيل الأنبوب الأم
3. المعالجة الحرارية / التطبيع → يزيل الضغوط ويحسن سلامة اللحام
4. السحب البارد على الشياق (DOM) → يضمن دقة OD/ID، وتحسين القوة
5. القطع والاستقامة → يحقق دقة طول واستقامة ممتازة
6. التفتيش النهائي → فحص الأبعاد، واختبار جودة اللحام، وتقييم السطح
الميزات والفوائد الرئيسية
· بديل فعال من حيث التكلفة لأنابيب ASTM A519 غير الملحومة
· استقامة ممتازة ودقة الأبعاد
· جودة عالية لوصلات اللحام نتيجة لعملية التطبيع DOM
· جاهز تمامًا للشحذ أو تشطيب SRB
· يتم توفيره بأحجام مترية وإمبراطورية للتوافق العالمي
التطبيقات
· الاسطوانات الهيدروليكية لمعدات البناء
· الأنظمة الهيدروليكية للآلات الزراعية
· الأتمتة الصناعية والروبوتات
· معدات مناولة المواد ورفعها
· اسطوانات هوائية
