أنبوب Honed & SRB - ASTM A513 ST52 / SAE 1026، ملحوم (CDW)، تشطيب معرف المرآة لبراميل الأسطوانات الهيدروليكية

تتميز أنابيب ASTM A513 الملحومة المسحوبة على البارد (CDW) المصقولة وأنابيب SRB بالدقة-

تجمع هذه الأنابيب بين فعالية تكلفة الأنابيب الملحومة والتشطيب عالي الدقة، مما يوفر ما يلي:

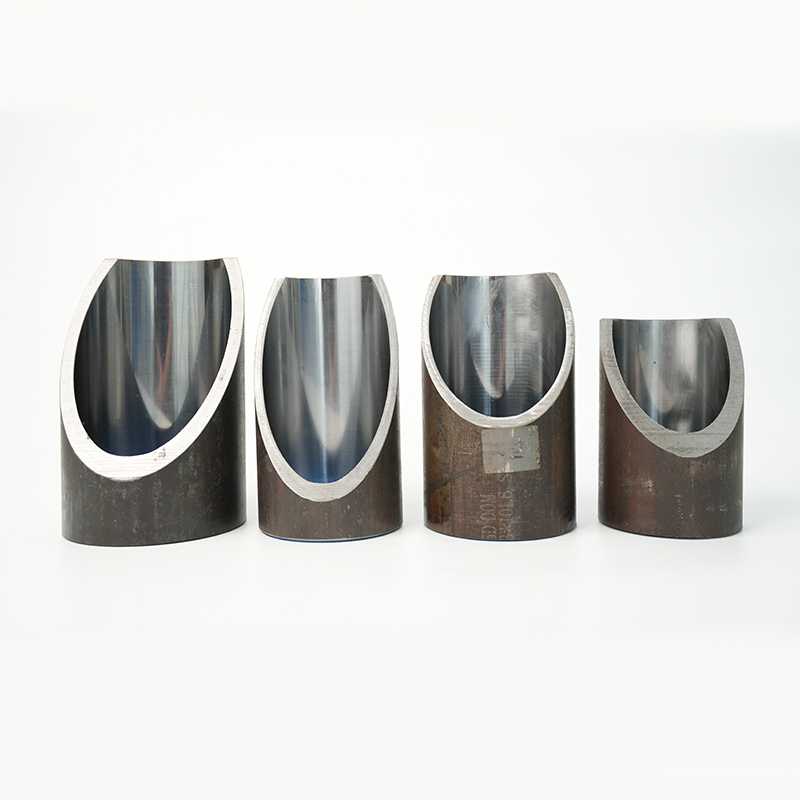

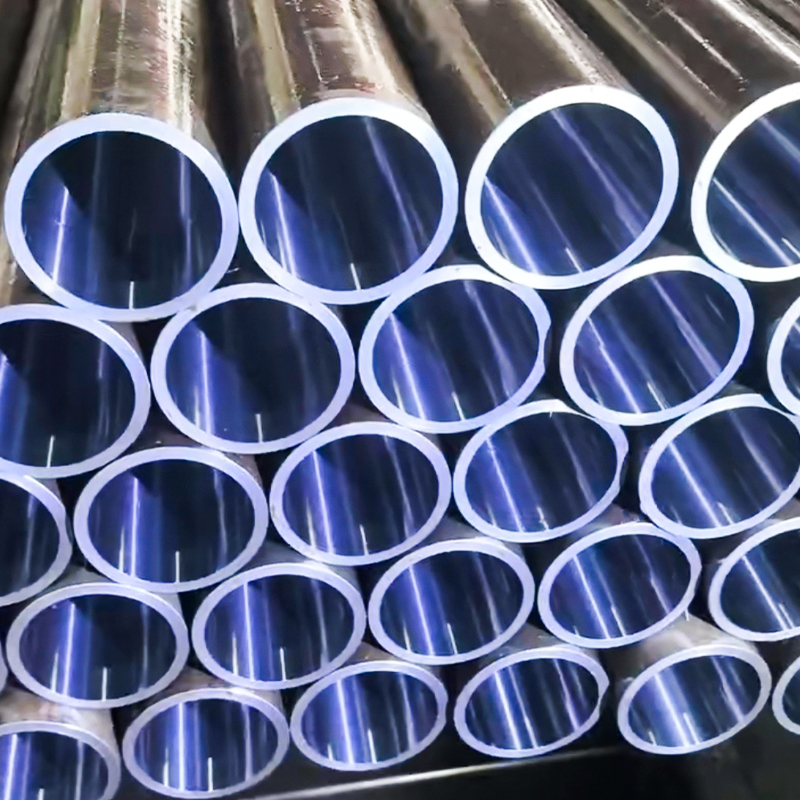

· تجويف داخلي يشبه المرآة (Ra ≥ 0.4 ميكرومتر للشحذ، Ra ≥ 0.2 ميكرومتر لـ SRB)
· التحمل الأبعاد الضيقة (H8)
· استقامة ممتازة لسفر المكبس بشكل موثوق

مثالي للأسطوانات الهيدروليكية ذات الضغط المتوسط، والآلات الصناعية، والسيارات، والتطبيقات الزراعية حيث يلزم تشطيب التجويف عالي الجودة ولكن الأنابيب غير الملحومة ليست ضرورية.

درجات الصلب النموذجية

·ST52 (ما يعادل ASTM A513 النوع 5 DOM)
·SAE 1026 (أنابيب DOM من الصلب الكربوني)
·اختياري: 1020 أو 1025 حسب المتطلبات الميكانيكية

الأحجام الشائعة (OD × WT × ID)

·قطر 40 مم × 5 مم
·قطر 50 مم × 6 مم
·قطر 63.5 ملم × 6.35 ملم
·قطر 76 مم × 7 مم
·قطر 90 مم × 8 مم
·قطر 100 مم × 10 مم

الأحجام المترية والإمبراطورية المخصصة متاحة عند الطلب.

المواصفات الفنية

·المعيار: ASTM A513، أنابيب من النوع 5 DOM، ملحومة (CDW)
·الحالة: مسحوب على البارد / SRB
· التسامح معرف: H8 (أو أكثر إحكاما عند الطلب)
· الانتهاء من السطح: Ra ≥ 0.4 ميكرومتر (شحذ) / Ra ≥ 0.2 ميكرومتر (SRB)
· الاستقامة: ≥ 0.3 مم/م
· الاستدارة: ≥ 0.03 ملم

عملية التصنيع

1. إنتاج الأنابيب الملحومة – المتفجرات من مخلفات الحرب من الصلب الشريطي عالي الجودة
2. السحب البارد على الشياق (DOM) - يحسن دقة الأبعاد والخواص الميكانيكية
3. المعالجة الحرارية / التطبيع - يعزز سلامة اللحام
4. شحذ – تشطيب جلخ دقيق لـ Ra ≥ 0.4 ميكرومتر
5. التزلج والصقل بالأسطوانة (SRB) - تشطيب معرف المرآة الاختياري Ra ≥ 0.2 ميكرومتر
6. التفتيش – فحص الأبعاد والاستقامة والاستدارة وخشونة السطح

الميزات والفوائد الرئيسية

· بديل فعال من حيث التكلفة للأنابيب غير الملحومة لأسطوانات الضغط المتوسط
· التحمل H8 عالية الدقة لتجميع موثوق
· تشطيب تجويف يشبه المرآة لإطالة عمر الختم والمكبس
· متوفر في تشطيبات شحذ أو SRB
· الأحجام المترية والإمبراطورية المقدمة

التطبيقات

· الاسطوانات الهيدروليكية للآلات البناء والزراعية
· براميل اسطوانة هوائية
· معدات مناولة المواد ورفعها
· المكابس الهيدروليكية الصناعية
· الأنظمة الهيدروليكية للسيارات والآلات المتنقلة
