نظرة عامة

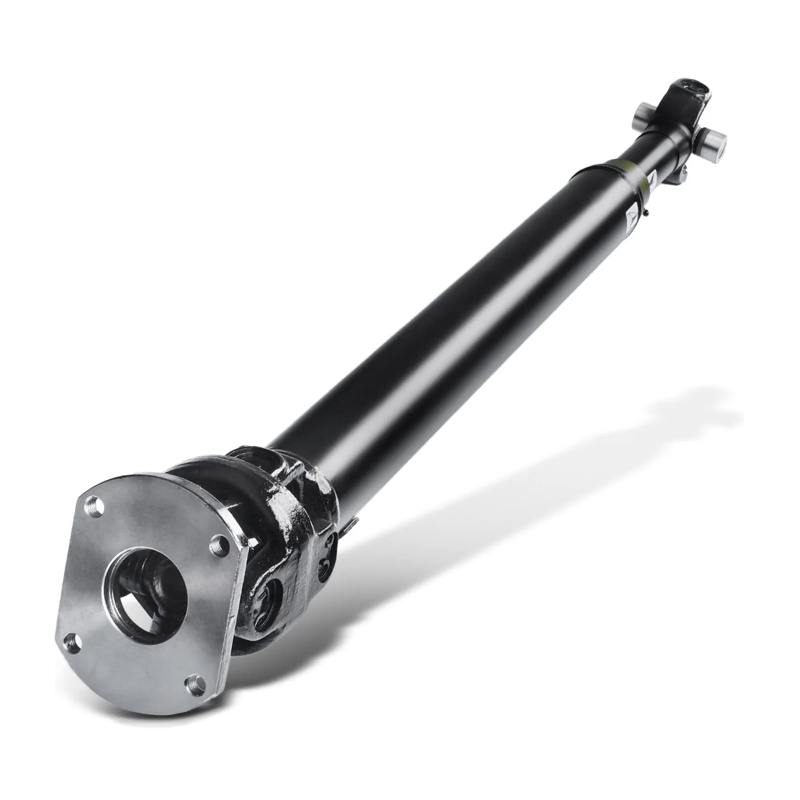

قم بزيادة نقل عزم الدوران إلى أقصى حد من خلال أنابيب عمود الإدارة الدقيقة ASTM A513 (الملحومة/DOM) وASTM A519 (غير الملحومة) في الدرجات 1026 و1020 و1015 و4130. متوفرة بأحجام تتراوح من 2.000 إلى 8.625 بوصة قطر خارجي (OD) وسمك جدار من 0.065 إلى 0.250 بوصة (WT)، بما في ذلك الأحجام الرئيسية مثل 7.000 × 0.120 بوصة (177.8 × 3 مم) و3.000 × 0.120 بوصة (76.2 × 3 مم)، توفر هذه الأنابيب عالية القوة أداءً استثنائيًا لنقل الطاقة في السيارات والصناعية. تم تصميمها لتحمل الأحمال الديناميكية، فهي تضمن المتانة في أعمدة القيادة للسيارات والشاحنات والآلات الثقيلة، مع الحد الأدنى من الاستخدامات الثانوية في الأسطوانات والبكرات.

لماذا تختار أنابيب عمود الإدارة الخاصة بنا؟

· أداء عالي القوة: توفر الدرجات 1026، و1020، و1015، و4130 قوة شد تصل إلى 621 نيوتن/مم²، وهي مثالية لأنابيب عمود إدارة السيارات والتطبيقات السلسة ذات عزم الدوران العالي.
·التسامح الدقة: تضمن التفاوتات الصارمة (على سبيل المثال، 3.000 بوصة/76.2 مم OD ±0.005 بوصة، 0.120 بوصة/3 مم WT ±10%) التكامل السلس في مجموعات عمود الإدارة.
· مقاومة التعب متفوقة: تعمل أنابيب ASTM A513 DOM والأنابيب الميكانيكية غير الملحومة A519 على تعزيز المتانة لتحمل الحمل الديناميكي.
· سطح أملس: تعمل الأسطح النظيفة والموحدة على تقليل الاحتكاك، مما يعزز أداء عمود الإدارة وطول عمره.
·الأحجام القياسية الصناعية: الأحجام الشائعة مثل 7.000 × 0.120 بوصة، و3.000 × 0.120 بوصة، و2.500 × 0.120 بوصة، في حدود OD من 2 إلى 8.625 بوصة، تلبي احتياجات السيارات والاحتياجات الصناعية.
· الموثوقية الفعالة من حيث التكلفة: توفر أنابيب عمود الإدارة المصنوعة من الكربون والسبائك الفولاذية أعلى أداء بتكاليف تنافسية.

أنابيب ASTM A513 DOM 1020 لتحمل الحمل الديناميكي

تم تصميم أنابيب ASTM A513 DOM 1020 الخاصة بنا بأبعاد 3 × 0.120 بوصة (76.2 × 3 مم) خصيصًا لتحمل الحمل الديناميكي في أعمدة القيادة الصناعية والسيارات. توفر هذه الأنابيب الملحومة عالية القوة، المسحوبة على البارد فوق شياق، ما يلي:

· القوة المتوازنة: توفر الدرجة 1020 قوة إنتاجية لا تقل عن 379 نيوتن/مم²، وهي مثالية لأعمدة القيادة متوسطة التحمل في السيارات والشاحنات الخفيفة.
· تعزيز مقاومة التعب: تضمن عملية DOM التي يتم تشغيلها على البارد المتانة في ظل التحميل الدوري العالي، مما يجعلها مثالية للمركبات والآلات ذات الأداء العالي.
· الأبعاد الدقيقة: 3.000 بوصة OD ±0.005 بوصة و0.120 بوصة WT ±10% تضمن التجميع السلس.
· التطبيقات: مثالي لأعمدة قيادة السيارات (مثل سيارات الركاب والشاحنات الخفيفة) والمعدات الصناعية التي تتطلب نقل عزم دوران قوي تحت الأحمال الديناميكية.
· كفاءة التكلفة: يوفر أداءً موثوقًا بسعر تنافسي لتطبيقات عزم الدوران العالي.

عملية التصنيع

تم تصميم أنابيب عمود الإدارة عالية القوة ASTM A513/A519 لضمان الدقة والمتانة:

1. اللحام بالمقاومة الكهربائية (ERW, A513): يتم لحام الشرائط الفولاذية وسحبها على البارد فوق شياق (DOM) لتحقيق أبعاد دقيقة (على سبيل المثال، 3.000 × 0.120 بوصة/76.2 × 3 مم)، مما يعزز قوة الأنابيب الملحومة الدقيقة.
2. المعالجة السلسة (A519): تكون الأنابيب مدرفلة على الساخن أو مثقوبة، ثم يتم سحبها على البارد للحصول على قوة فائقة، وهي مثالية لأنابيب نقل عزم الدوران غير الملحومة.
3. المعالجة الحرارية : تعمل عملية التطبيع أو تخفيف الضغط أو التلدين على تحسين الخواص الميكانيكية لتحمل الحمل الديناميكي.
4. التشطيب السطحي: الأسطح الناعمة والنظيفة، غالبًا ما تكون مزيتة أو فوسفاتية، تضمن مقاومة التآكل وسهولة التجميع.
5. اختبار الجودة: تضمن فحوصات الأبعاد، واختبار الشد، والاختبارات غير المدمرة (على سبيل المثال، التيار الدوامي لـ A513، والموجات فوق الصوتية لـ A519) الامتثال لمعايير ASTM.

توفر هذه العملية أنابيب عمود الإدارة المصنوعة من الفولاذ الكربوني وأنابيب عمود الإدارة المصنوعة من سبائك الصلب المُحسّنة لتطبيقات السيارات والتطبيقات الصناعية.

درجات المواد

تتوفر أنابيب عمود الإدارة لدينا في الدرجات 1026، 1020، 1015 (A513/A519)، و4130 (A519)، كل منها مُحسّن لنقل الطاقة:

مقارنة التركيب الكيميائي (الحد الأقصى٪ ما لم يتم تحديده)

الصف	الكربون (ج)	المنغنيز (من)	الفوسفور (ف)	الكبريت (S)	الكروم (الكروم)	الموليبدينوم (مو)
1015	0.13-0.18	0.30-0.60	0.040	0.050	-	-
1020	0.18-0.23	0.30-0.60	0.040	0.050	-	-
1026	0.22-0.28	0.60-0.90	0.040	0.050	-	-
4130	0.28-0.33	0.40-0.60	0.040	0.040	0.80-1.10	0.15-0.25

ملحوظة: يكون محتوى السيليكون عادة 0.15-0.35% لـ 4130، غير محدد للآخرين ما لم يكن مخلوطًا.

مقارنة الخواص الميكانيكية (DOM لـ A513، مسحوب على البارد لـ A519)

الصف	قوة الشد (N/mm²، الحد الأدنى)	قوة الخضوع (N/mm²، الحد الأدنى)	استطالة (٪، دقيقة)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

ملحوظة: الخصائص مخصصة لحالة السحب على البارد A513 DOM أو A519، وهي مثالية لأعمدة القيادة. تختلف الظروف الأخرى (على سبيل المثال، ملحومة، طبيعية) في القوة أو الليونة.

شروط التسليم

· مسحوب على الشياق (DOM، A513): أنابيب ملحومة مسحوبة على البارد لتحقيق أقصى قدر من القوة، مثالية لأعمدة قيادة السيارات (على سبيل المثال، 3.000 × 0.120 بوصة).
· مسحوب على البارد (A519): أنابيب غير ملحومة مسحوبة على البارد للحصول على قوة فائقة، مثالية لأعمدة الإدارة الصناعية ذات عزم الدوران العالي.
· ملحومة (A513): أنابيب ملحومة فعالة من حيث التكلفة لأعمدة القيادة الأقل تطلبًا.
·التطبيع (ن): معالج بالحرارة للحصول على خصائص موحدة، ومناسب لأعمدة القيادة القياسية.
· تخفيف التوتر (ريال سعودي): يعزز ليونة مكونات عمود الإدارة التي تتطلب اللحام.
· ملدن (أ): يزيد من قابلية التشكيل لتطبيقات العمود غير المحرك.

أوصاف الصف

·1015 (A513/A519): فولاذ منخفض الكربون مع قابلية لحام ممتازة، مثالي لأعمدة القيادة الفعالة من حيث التكلفة في المركبات الخفيفة.
·1020 (A513/A519): قوة متوازنة وقابلية للتشكيل، مثالية لأعمدة القيادة متوسطة التحمل في تطبيقات السيارات والتطبيقات الصناعية، خاصة في 3 × 0.120 بوصة للأحمال الديناميكية.
·1026 (A513/A519): فولاذ عالي الكربون ذو قوة فائقة، مناسب لأعمدة القيادة الصعبة في السيارات والشاحنات.
·4130 (A519): فولاذ منخفض السبائك ذو قوة عالية، مثالي لأعمدة القيادة غير الملحومة للخدمة الشاقة في المركبات والآلات عالية الأداء.

المواصفات

المعايير: ASTM A513 (ملحوم/DOM)، ASTM A519 (سلس)
نطاق الحجم:
·القطر الخارجي (OD): 2.000-8.625 بوصة (50.8-219.1 ملم)
· سمك الجدار (بالوزن): 0.065-0.250 بوصة (1.65-6.35 ملم)
· الطول: عشوائي (3.3-40 قدم / 1000-12000 ملم) أو قطع مخصص
الأحجام الشائعة لأعمدة الإدارة (OD x WT، إمبراطوري):
·1.750 × 0.095 بوصة (44.5 × 2.4 مم، أعمدة قيادة سيارات خفيفة الوزن)
·2.000 × 0.120 بوصة (50.8 × 3 مم، أعمدة قيادة السيارات الصغيرة والمتوسطة)
·2.375 × 0.120 بوصة (60.3 × 3 مم، أعمدة قيادة السيارات للخدمة المتوسطة)
·2.500 × 0.120 بوصة (63.5 × 3 مم، أعمدة تشغيل السيارات والصناعات الخفيفة متوسطة المدى)
·3.000 × 0.120 بوصة (76.2 × 3 مم، أعمدة تشغيل السيارات للأحمال الديناميكية)
·3.000 × 0.083 بوصة (76.2 × 2.1 مم، أعمدة إدارة السيارات والصناعات الخفيفة)
·3.500 × 0.134 بوصة (88.9 × 3.4 مم، أعمدة قيادة المركبات الثقيلة)
·4.000 × 0.156 بوصة (101.6 × 4 مم، أعمدة قيادة المركبات الصناعية والثقيلة متوسطة الخدمة)
·4.500 × 0.188 بوصة (114.3 × 4.8 مم، أعمدة تشغيل الآلات الصناعية)
·5.000 × 0.188 بوصة (127 × 4.8 مم، أعمدة القيادة الصناعية للخدمة الشاقة)
·6.625 × 0.188 بوصة (168.3 × 4.8 ملم، التطبيقات الصناعية ذات عزم الدوران العالي)
·7.000 × 0.120 بوصة (177.8 × 3 مم، أعمدة قيادة المركبات الصناعية والتجارية للخدمة الشاقة)
التفاوتات (لكل ASTM A513/A519):
· القطر الخارجي (2.000-3.000 بوصة): ±0.005 بوصة؛ (>3.000–8.625 بوصة): ±0.25%
·الوزن: ±10%
·الطول: ±0.118 بوصة (±3 مم) لأطوال القطع
شروط التسليم:
· DOM (A513): دقة عالية لأعمدة القيادة الملحومة.
· مسحوب على البارد (A519): قوة فائقة لأعمدة القيادة غير الملحومة.
· ملحوم (A513)، عادي (N)، مخفف من الإجهاد (SR)، صلب (A).
·حالة السطح: أملس، نظيف، أو مطلي (مزيت/فوسفاتي) لمقاومة التآكل وسهولة التجميع.

التطبيقات

تم تصميم الأنابيب الدقيقة ASTM A513/A519 1026 و1020 و1015 و4130 (على سبيل المثال، 3.000 × 0.120 بوصة/76.2 × 3 مم، 7.000 × 0.120 بوصة) من أجل:

مهاوي القيادة: أنابيب عالية الأداء للسيارات (السيارات والشاحنات ذات 3.000 × 0.120 بوصة، 2.375 × 0.120 بوصة) والصناعية (الآلات ذات 4.500 × 0.188 بوصة، 7.000 × 0.120 بوصة) أعمدة القيادة. تضمن الدرجات 1026 و4130 (DOM/المسحوبة على البارد) نقلًا قويًا لعزم الدوران؛ 1020 (على سبيل المثال، 3 × 0.120 بوصة) يتفوق في تطبيقات التحميل الديناميكي؛ 1015 يناسب الاستخدامات الخفيفة.
التطبيقات الثانوية (الاستخدام المحدود):
· الأسطوانات الهيدروليكية/الهوائية (1026، 4130 للضغط العالي، 1015، 1020 للقياسي).
· بكرات الناقل (1015، 1020 للمعيار، 1026 للخدمة الشاقة).
· مكونات السيارات (1026، 4130).

ضمان الجودة
تتوافق جميع الأنابيب 1026 و1020 و1015 و4130 مع معايير ASTM A513/A519. شهادات الاختبار وفقًا للمعيار DIN EN 10204 3.1 تتحقق من التركيب الكيميائي والخواص الميكانيكية ودقة الأبعاد. يضمن اختبار تيار إيدي (A513) والموجات فوق الصوتية (A519)، بالإضافة إلى عمليات التسطيح والفحص السطحي، أعلى أداء للأنابيب الديناميكية الحاملة للحمل.

دفع مشاريعك إلى الأمام

· مصممة لأعمدة القيادة: تعمل الأحجام مثل 3.000 × 0.120 بوصة (76.2 × 3 مم) للأحمال الديناميكية و7.000 × 0.120 بوصة، مع ظروف DOM/السحب على البارد، على تحسين نقل الطاقة.
· المعايير الرائدة في الصناعة: يضمن الامتثال ASTM A513/A519 الموثوقية والجودة.
· العرض المرن: الأحجام القياسية المخزنة والخيارات القابلة للتخصيص لاحتياجات عمود الإدارة الخاص بك.
·إرشادات الخبراء: يساعدك فريقنا على اختيار الدرجة والحجم المثاليين لتحقيق أقصى قدر من الكفاءة.

اطلب الآن لتحسين أداء عمود المحرك الخاص بك باستخدام الأنابيب الدقيقة ASTM A513/A519. اطلب عرض أسعار على hongli-jy@126.com أو تفضل بزيارة hltube.com لاستكشاف مجموعتنا الكاملة من الأنابيب الدقيقة!
