EN 10305-2 أنابيب عمود الإدارة الملحومة الدقيقة - E355، E235، E420، E275 (قطر 60 × 3.5 مم و50-219 مم)

استفسر الآن

نظرة عامة

ادفع مشاريعك للأمام باستخدام أنابيب عمود التشغيل الملحومة الدقيقة EN 10305-2 في الدرجات E355 وE235 وE420 وإي 275. متوفرة بأحجام تتراوح من Ø50 إلى 219 مم (1.969–8.622 بوصة) للقطر الخارجي (OD) و1 إلى 5 مم (0.039–0.197 بوصة) لسمك الجدار (WT)، بما في ذلك القطر القوي Ø60 × 3.5 مم (2.362 × 0.138 بوصة)، توفر هذه الأنابيب الملحومة عالية القوة أداءً استثنائيًا لنقل الطاقة في السيارات والصناعات. تم تصميمها لنقل عزم الدوران بكفاءة، فهي تضمن المتانة في أعمدة القيادة للسيارات والشاحنات والآلات الثقيلة، مع الحد الأدنى من الاستخدامات الثانوية في الأسطوانات والبكرات.

لماذا تختار أنابيب عمود الإدارة الخاصة بنا؟

· أداء عالي القوة: توفر الدرجات E355، وE235، وE420، وإي 275 قوة إنتاج تصل إلى 470 نيوتن/مم²، وهي مثالية لأنابيب عمود إدارة السيارات ونقل الطاقة الصناعية.
·التسامح الدقة: تضمن التفاوتات الصارمة (على سبيل المثال، Ø60 مم/2.362 بوصة OD ±0.15%، 3.5 مم/0.138 بوصة WT ±10%) التكامل السلس في مجموعات عمود الإدارة.
· مقاومة التعب متفوقة: تعمل عملية اللحام المسحوب على البارد (CDW) على تحسين المتانة، وتقليل التآكل في البيئات ذات عزم الدوران العالي.
· سطح أملس: تعمل الأسطح النظيفة والموحدة على تقليل الاحتكاك، مما يعزز أداء عمود الإدارة وطول عمره.
·الأحجام القياسية العالمية: الأحجام الشائعة مثل Ø60 × 3.5 مم (2.362 × 0.138 بوصة) وقطر 180 × 3 مم (7.087 × 0.118 بوصة)، ضمن Ø50-219 مم، تلبي احتياجات السيارات والاحتياجات الصناعية.
· الموثوقية الفعالة من حيث التكلفة: يوفر الفولاذ الكربوني عالي الجودة أداءً عاليًا بتكاليف تنافسية.

عملية التصنيع

تم تصميم أنابيب عمود الإدارة الملحومة بدقة EN 10305-2 لتحقيق التميز:

1. ملحومة مسحوبة على البارد (CDW): يتم لحام الشرائط الفولاذية وسحبها على البارد لتحقيق أبعاد دقيقة (على سبيل المثال، Ø60 × 3.5 مم/2.362 × 0.138 بوصة)، مما يعزز القوة وجودة السطح للأنابيب الملحومة الدقيقة.
2. المعالجة الحرارية : تعمل ظروف التطبيع (N) أو المسحوبة على البارد (C، LC) على تحسين الخواص الميكانيكية لنقل عزم الدوران.
3. التشطيب السطحي: الأسطح الناعمة والنظيفة، غالبًا ما تكون مزيتة أو فوسفاتية، تضمن مقاومة التآكل وسهولة التجميع.
4. اختبار الجودة: تضمن فحوصات الأبعاد، واختبار الشد، والاختبارات غير المدمرة (على سبيل المثال، التيار الدوامي) الامتثال لمعايير EN 10305-2.
توفر هذه العملية أنابيب ملحومة عالية القوة محسنة لتطبيقات عمود الإدارة.

درجات المواد

تتوفر أنابيب عمود الإدارة لدينا في الدرجات E355، وE235، وE420، وE275، وكل منها مصمم خصيصًا لنقل الطاقة:

مقارنة التركيب الكيميائي (الحد الأقصى٪ ما لم يتم تحديده)

الصف	الكربون (ج)	السيليكون (سي)	المنغنيز (من)	الفوسفور (ف)	الكبريت (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0.16-0.22	0.50	1.70	0.025	0.020

ملاحظة: قد يشتمل E420 على عناصر صناعة السبائك (على سبيل المثال، Nb، V، Ti) بنسبة إجمالية تصل إلى 0.12%.

مقارنة الخواص الميكانيكية (مسحوب على البارد، C)

الصف	قوة الخضوع (N/mm²، الحد الأدنى)	قوة الشد (N/mm²)	استطالة (٪، دقيقة)
E235	235	340-480	25
E275	275	410-550	23
E355	355	490-630	22
E420	420	520-670	19

ملاحظة: الخصائص مخصصة للحالة المسحوبة على البارد (C)، وهي مثالية لأعمدة الإدارة. وتختلف الشروط الأخرى (على سبيل المثال، N، LC) في القوة أو الليونة.

شروط التسليم

· مسحوب على البارد (C): أقصى قدر من القوة والدقة، مثالي لأنابيب عمود إدارة السيارات (على سبيل المثال، Ø60 × 3.5 مم).
· مسحوب على البارد ومخفف من الإجهاد (LC): قابلية تشكيل محسنة لمكونات عمود الإدارة التي تتطلب مزيدًا من المعالجة.
·التطبيع (ن): معالج بالحرارة للحصول على خصائص موحدة، ومناسب لأعمدة القيادة القياسية.
· ملحومة (W): خيار فعال من حيث التكلفة لأعمدة القيادة الأقل تطلبًا.

أوصاف الصف

·E235: فولاذ منخفض الكربون مع قابلية لحام ممتازة، مثالي لأعمدة القيادة الفعالة من حيث التكلفة في المركبات الخفيفة.
·E275: قوة متوازنة وقابلية للتشكيل، مثالية لأعمدة القيادة متوسطة التحمل في تطبيقات السيارات.
·E355 : قوة أعلى لأعمدة القيادة المطلوبة في السيارات والشاحنات، مما يوفر مقاومة فائقة للتعب.
·E420: فولاذ عالي القوة مع صلابة معززة، مثالي لأعمدة القيادة شديدة التحمل في الآلات الصناعية.

المواصفات

المعيار: EN 10305-2 (أنابيب فولاذية دقيقة ملحومة مسحوبة على البارد)

نطاق الحجم:

· القطر الخارجي (OD): Ø50–219 ملم (1.969–8.622 بوصة)
· سمك الجدار (بالوزن): 1-5 ملم (0.039-0.197 بوصة)
· الطول: عشوائي (1000-12000 ملم / 3.3-40 قدم) أو قطع مخصص
الأحجام الشائعة لأعمدة الإدارة (OD x WT، متري):

· قطر 60 × 3.5 مم (2.362 × 0.138 بوصة، أعمدة قيادة السيارات متوسطة الخدمة)
· 76 × 3 مم (2.992 × 0.118 بوصة، أعمدة القيادة الخاصة بالسيارات والصناعات الخفيفة)
· Ø89 × 4 مم (3.504 × 0.157 بوصة، أعمدة قيادة المركبات الثقيلة)
· Ø114 × 4.5 مم (4.488 × 0.177 بوصة، أعمدة تشغيل الآلات الصناعية)
· قطر 168 × 5 مم (6.614 × 0.197 بوصة، التطبيقات الصناعية ذات عزم الدوران العالي)
· Ø180 × 3 مم (7.087 × 0.118 بوصة، أعمدة قيادة المركبات الصناعية والتجارية شديدة التحمل)
التفاوتات المسموح بها (لكل EN 10305-2):

· القطر الخارجي (≥80 مم): ±0.15%؛ (>80-219 ملم): ±0.20%
·الوزن: ±10%
·الطول: ±3 مم لأطوال القطع
·شروط التسليم: مسحوب على البارد (C)، مسحوب على البارد ومخفف من الإجهاد (LC)، عادي (N)، ملحوم (W)
·حالة السطح: أملس، نظيف، أو مطلي (مزيت/فوسفاتي) لمقاومة التآكل وسهولة التجميع.

التطبيقات

تم تصميم الأنابيب الدقيقة EN 10305-2 E355 وE235 وE420 وE275 (على سبيل المثال، Ø60 × 3.5 مم/2.362 × 0.138 بوصة) من أجل:

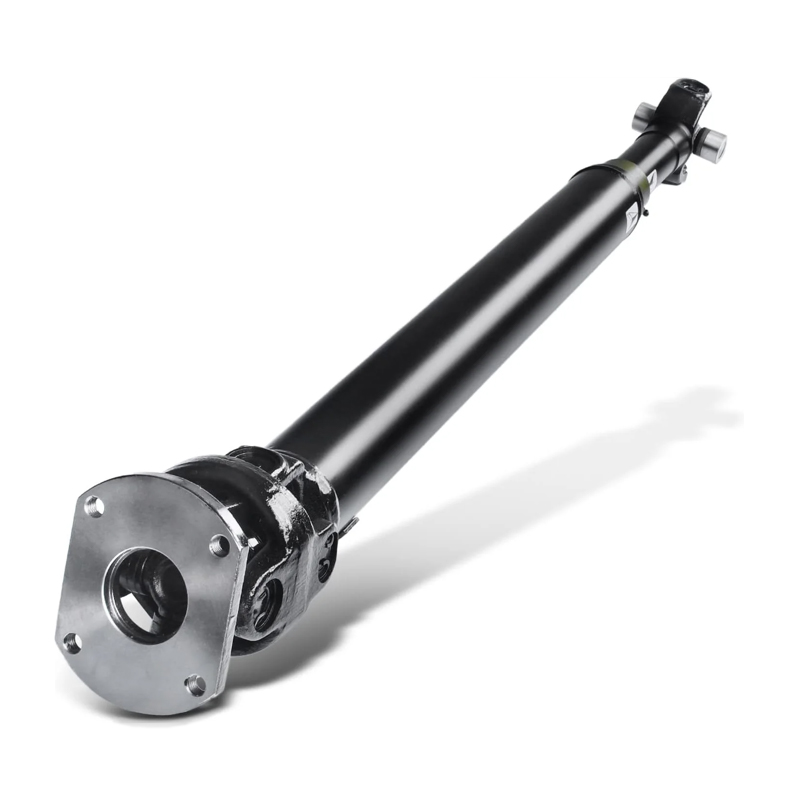

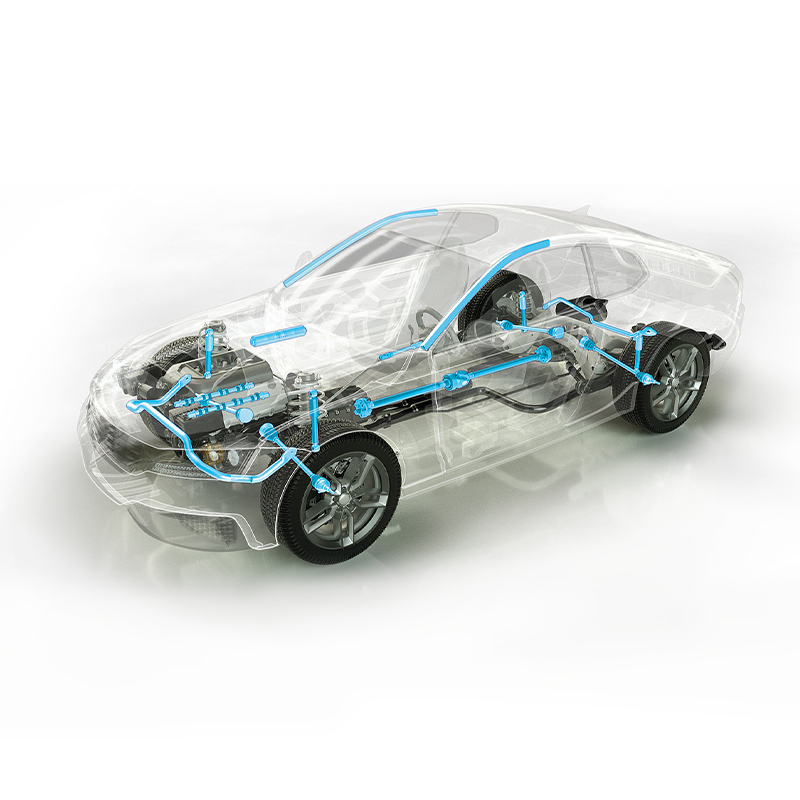

مهاوي القيادة: أنابيب عالية الأداء للسيارات (السيارات والشاحنات بقطر 60 × 3.5 مم، Ø89 × 4 مم) والصناعية (الآلات بقطر 114 × 4.5 مم، Ø180 × 3 مم). تضمن الدرجات E355 وE420 نقلًا قويًا لعزم الدوران للأنابيب الدقيقة لمصنعي المعدات الأصلية للسيارات؛ يناسب الطرازان E235 وE275 التطبيقات ذات المهام الخفيفة.
التطبيقات الثانوية (الاستخدام المحدود):

· الأسطوانات الهيدروليكية/الهوائية (E355، E420 للضغط العالي، E235، E275 للمعايير).
· بكرات الناقل (E235، E275 للمعيار، E355 للخدمة الشاقة).
· مكونات السيارات (E355، E420).

ضمان الجودة

تتوافق جميع الأنابيب E355 وE235 وE420 وE275 مع معايير EN 10305-2. شهادات الاختبار وفقًا للمعيار DIN EN 10204 3.1 تتحقق من التركيب الكيميائي والخواص الميكانيكية ودقة الأبعاد. يضمن اختبار تيار إيدي واختبارات التسطيح وعمليات فحص السطح أعلى أداء لأنابيب نقل الطاقة الصناعية.

دفع مشاريعك إلى الأمام

· مصممة لأعمدة القيادة: تعمل الأحجام الشائعة مثل Ø60 × 3.5 مم (2.362 × 0.138 بوصة) وقطر 180 × 3 مم (7.087 × 0.118 بوصة)، مع ظروف السحب على البارد، على تحسين الأداء لنقل الطاقة.
·الامتثال للمعايير العالمية: يضمن المعيار EN 10305-2 الموثوقية والجودة للأسواق العالمية.
· العرض المرن: الأحجام القياسية المخزنة والخيارات القابلة للتخصيص لاحتياجات عمود الإدارة الخاص بك.
·إرشادات الخبراء: يساعدك فريقنا على اختيار الدرجة والحجم المثاليين لتحقيق أقصى قدر من الكفاءة.

اطلب الآن لتحسين أداء عمود القيادة الخاص بك باستخدام الأنابيب الملحومة الدقيقة EN 10305-2. اطلب عرض أسعار على hongli-jy@126.com أو تفضل بزيارة hltube.com لاستكشاف مجموعتنا الكاملة من الأنابيب الدقيقة!
