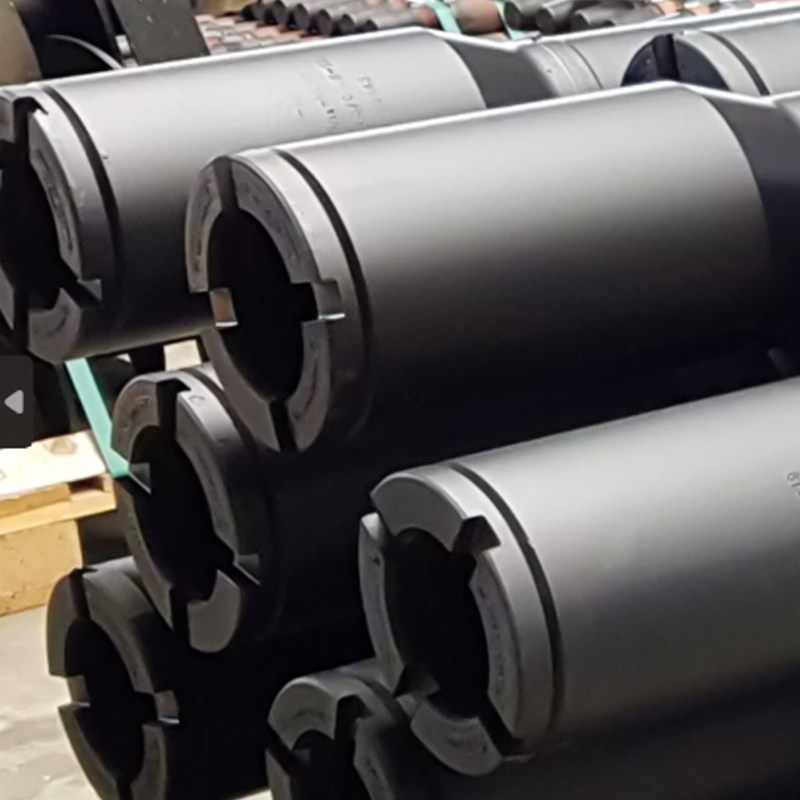

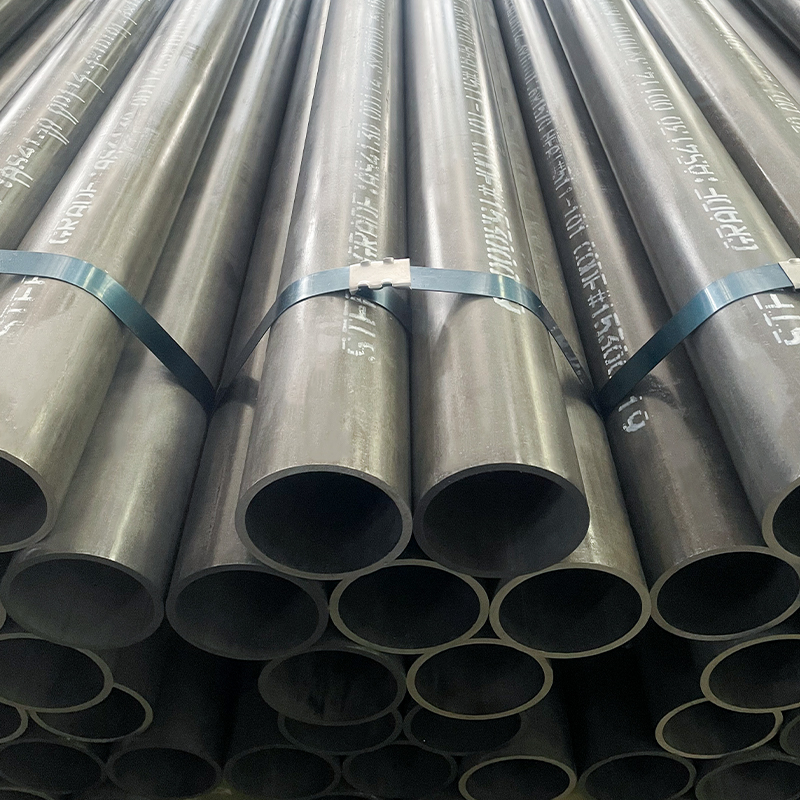

ASTM A519 درجة 4130 أنبوب الحفر الجيوتقني - Ø89 مم × 6 مم لأخذ عينات التربة

استفسر الآن

نظرة عامة

قم بتعزيز عمليات الحفر الجيوتقنية الخاصة بك باستخدام أنبوب الحفر الجيوتقني ASTM A519 Grade 4130. متوفرة بأحجام تتراوح من Ø60.3 إلى 114.3 مم (2.375–4.5 بوصة) للقطر الخارجي (OD) و4 إلى 12.7 مم (0.157–0.5 بوصة) لسمك الجدار (WT)، بما في ذلك القطر القياسي للصناعة Ø89 مم × 6 مم (3.504 بوصة × 0.236 بوصة)، توفر هذه الأنابيب الفولاذية غير الملحومة أو الملحومة قوة ومتانة ودقة استثنائية لأخذ عينات التربة في التطبيقات البيئية والجيوتقنية وآبار المياه الجوفية. تم تصميمها للحفر الطرقي والدوار، وهي تضمن أداءً موثوقًا به في ظروف التربة الصعبة، مع الحد الأدنى من الاستخدامات الثانوية في التطبيقات الهيكلية.

لماذا تختار أنبوب الحفر الجيوتقني الخاص بنا؟

·استقامة استثنائية: الاستقامة في حدود 0.1 مم/متر، تحافظ على دقة الحفر وتقلل من انحراف البئر.
· تحسين الخواص الميكانيكية – قوة إنتاجية أعلى ومقاومة للتعب مقارنة بالأنابيب المدرفلة على الساخن.
· ضيق الأبعاد التسامح : OD ثابت، وسمك الجدار، وملاءمة الخيط. (على سبيل المثال، Ø89 مم/3.504 بوصة OD ±0.1 مم، 6 مم/0.236 بوصة بالوزن ±3%) تضمن التوافق مع منصات الحفر الجيوتقنية.
· سطح داخلي وخارجي أملس - احتكاك أقل، وإزالة أسهل للتربة/السوائل.
· عمر خدمة ممتد – مقاومة للتآكل وتلف الخيوط وفشل التعب.
·الأحجام القياسية العالمية: تلبي الأحجام مثل Ø89 مم × 6 مم (3.504 بوصة × 0.236 بوصة) وقطر 76.1 مم × 6 مم (3 × 0.236 بوصة) احتياجات الصناعة لأخذ عينات التربة.
· أداء متعدد الاستخدامات: مُحسّن لـ Geoprobe® DT45 والحفارات المماثلة، مما يضمن أخذ العينات الأساسية بكفاءة.

درجات الفولاذ الشائعة لأنابيب الحفر الجيوتقنية

يتم استكمال أنبوب الحفر ASTM A519 Grade 4130 الخاص بنا بدرجات أخرى لتلبية الاحتياجات الجيوتقنية المتنوعة:

·ASTM A519 4130 (45#): سبائك فولاذية عالية القوة (قوة الخضوع: ~520 نيوتن/مم²، قوة الشد: ~690 نيوتن/مم²) لأخذ عينات التربة في التربة المختلطة (على سبيل المثال، Ø89 مم × 6 مم / 3.504 بوصة × 0.236 بوصة).
·ASTM A519 4140: قوة أعلى (قوة الخضوع: ~655 نيوتن/مم²، قوة الشد: ~862 نيوتن/مم²) لأخذ عينات من التربة الأعمق أو الأكثر صلابة (على سبيل المثال، Ø101.6 مم × 8 مم / 4 بوصة × 0.315 بوصة).
· أستم A519 4340: قوة فائقة (قوة الخضوع: ~710 نيوتن/مم²، قوة الشد: ~930 نيوتن/مم²) للظروف الجيوتقنية القاسية (على سبيل المثال، Ø114.3 مم × 10 مم / 4.5 بوصة × 0.394 بوصة).
· API 5DP E75: درجة أنابيب الحفر القياسية (قوة الخضوع: ~517 نيوتن/مم²، قوة الشد: ~689 نيوتن/مم²) للحفر الجيوتقني وحفر آبار المياه (على سبيل المثال، Ø76.1 مم × 6 مم / 3 بوصة × 0.236 بوصة).
· API 5DP X95: قوة محسنة (قوة الخضوع: ~655 نيوتن/مم²، قوة الشد: ~724 نيوتن/مم²) لأخذ عينات التربة المطلوبة (على سبيل المثال، Ø89 مم × 6 مم / 3.504 بوصة × 0.236 بوصة).
· API 5DP G105: قوة عالية (قوة الخضوع: ~724 نيوتن/مم²، قوة الشد: ~793 نيوتن/مم²) للحفر الجيوتقني العميق (على سبيل المثال، Ø101.6 مم × 8 مم / 4 بوصة × 0.315 بوصة).
· API 5DP S135: قوة ممتازة (قوة الخضوع: ~931 نيوتن/مم²، قوة الشد: ~1000 نيوتن/مم²) للظروف القاسية (على سبيل المثال، Ø114.3 مم × 10 مم / 4.5 بوصة × 0.394 بوصة).
·إيسي 304 (إن 1.4301): الفولاذ المقاوم للصدأ للحفر المقاوم للتآكل في التربة الملوثة (على سبيل المثال، Ø89 مم × 6 مم / 3.504 بوصة × 0.236 بوصة).

تضمن هذه الدرجات تعدد الاستخدامات في أخذ عينات التربة، وتركيب آبار المياه الجوفية، والاختبارات الجيوتقنية، بما يتوافق مع معايير مثل API 5DP وGB/T 699.

عملية التصنيع

1. اختيار المواد الخام – يتم اختبار العروق المتميزة (45#، AISI 1045، 4130، 4140) للتأكد من نقائها وتماسكها.
2. التشكيل الساخن – يتم درفلة القضبان على الساخن أو تشكيلها في أنابيب مجوفة.
3. الرسم البارد - يتم سحب الأنابيب على البارد من خلال قوالب دقيقة لتحسين دقة الأبعاد والاستدارة والاستقامة.
4. المعالجة الحرارية - تبريد التبريد لتحقيق التوازن بين القوة والمتانة ومقاومة التعب.
5. استقامة – تضمن آلات التقويم الهيدروليكية ومتعددة اللفات المتقدمة أن يحقق الأنبوب تفاوتات استقامة ضيقة للغاية، مما يقلل من انحراف الحفر.
6. التصنيع باستخدام الحاسب الآلي – يتم قلب النهايات وتجهيزها للخيوط.
7. الخيوط – يتم قطع سن اللولب Q™ (أو R/T/API) باستخدام مخارط CNC لضمان نقل عزم الدوران بشكل موثوق.
8. المعالجة السطحية – أكسيد أسود أو فوسفات أو جلفنة أو طلاء محدد من قبل العميل.
9. التفتيش والاختبار – فحوصات الأبعاد، وفحص الاستقامة، واختبار الموجات فوق الصوتية، واختبار الصلابة، وقياس الخيوط.
10. التغليف - الأنابيب مزودة بحاميات ملولبة ومجمعة بشكل آمن.

توفر هذه العملية أنبوب حفر عالي الأداء لأخذ عينات موثوقة من التربة.

مواصفات المواد

الصف: ASTM A519 درجة 4130 (أي ما يعادل GB/T 699 45#)، مع خيارات 4140، 4340، API 5DP E75، X95، G105، S135، AISI 304
التركيب الكيميائي (الدرجة 4130،٪ ما لم يتم تحديده):
· الكربون (ج): 0.28-0.33
· المنغنيز (المنغنيز): 0.40-0.60
· الفوسفور (P): 0.035 كحد أقصى
·الكبريت (S): 0.040 كحد أقصى
· الكروم (الكروم): 0.80-1.10
· الموليبدينوم (Mo): 0.15-0.25
الخواص الميكانيكية (درجة 4130، مروي ومخفف):
·قوة الإنتاجية: ~520 نيوتن/مم²
·قوة الشد: ~690 نيوتن/مم²
·الاستطالة: 15% (دقيقة)

نطاق الحجم:

·القطر الخارجي (OD): Ø60.3–114.3 ملم (2.375–4.5 بوصة)
· سمك الجدار (بالوزن) : 4–12.7 ملم (0.157–0.5 بوصة)
·الطول: R1 (6.1–7.6 م / 20–25 قدمًا)، R2 (8.5–10 م / 28–33 قدمًا)، R3 (11.6–13.7 م / 38–45 قدمًا)، أو قطع مخصص

الأحجام الشائعة لأنابيب الحفر الجيوتقنية (OD x WT):
·قطر 60.3 مم × 6 مم (2.375 بوصة × 0.236 بوصة، عينات تربة خفيفة الوزن)
·قطر 76.1 مم × 6 مم (3 × 0.236 بوصة، أخذ عينات التربة القياسية)
·قطر 89 مم × 6 مم (3.504 بوصة × 0.236 بوصة، أخذ عينات التربة القياسية)
·قطر 101.6 مم × 8 مم (4 × 0.315 بوصة، أخذ عينات أعمق من التربة)
·قطر 114.3 مم × 10 مم (4.5 بوصة × 0.394 بوصة، حفر جيوتقنية عالي التحمل)

التفاوتات (لكل ASTM A519):
· التطوير التنظيمي: ±0.05 مم لقطر 60.3–100 مم؛ ± 0.1 ملم لـ> 100-114.3 ملم
·الوزن: ±3%
·الطول: ± 50 مم لأطوال القطع
·شروط التسليم: مروي وخفف، تطبيع
·الظروف السطحية: أكسيد أسود، مطلي بالفوسفات، أو حسب طلب العميل
· خيوط الاتصال: NC26، NC31، NC38، NC40، أو مخصص

التطبيقات
تم تصميم أنابيب الحفر ASTM A519 Grade 4130 وأنابيب الحفر الأخرى (على سبيل المثال، Ø89 مم × 6 مم / 3.504 بوصة × 0.236 بوصة) من أجل:
أخذ عينات التربة الجيوتقنية، فحص الموقع، الحفر الجيوتقني: أنبوب حفر عالي الأداء من أجل:
1. الاختبارات البيئية: تحليل التربة للتلوث (4130، AISI 304، Ø89 مم × 6 مم).
2. التحقيقات الجيوتقنية: اختبار الاختراق القياسي (SPT)، أخذ العينات الأساسية (4130، 4140، Ø76.1 مم × 6 مم).
3. آبار المياه الجوفية: تركيب آبار المراقبة (API 5DP E75, X95, Ø101.6mm x 8mm).
4. التحقيق الديناميكي: أخذ العينات الطرقية في التربة المختلطة (4130، G105، Ø89 مم × 6 مم).
5. تقييمات مواقع الهندسة المدنية
6. تحليل الأساسات والثبات الأرضي
7. التطبيقات الثانوية (الاستخدام المحدود):
· الدعامات الهيكلية صغيرة الحجم (على سبيل المثال، ASTM A519 4140).
· الأغلفة المؤقتة للحفر الضحل (AISI 304).

بالنسبة للتطبيقات ذات المهام الخفيفة، استكشف أنابيب ASTM A513 Grade 1010 الخاصة ببكرات النقل.

ضمان الجودة

جميع الأنابيب من الدرجة 4130، 4140، API 5DP، والأنابيب الأخرى تتوافق مع ASTM A519، API 5DP، أو المعايير ذات الصلة. شهادات الاختبار وفقًا للمعيار DIN EN 10204 3.1 تتحقق من التركيب الكيميائي والخواص الميكانيكية ودقة الأبعاد. يضمن اختبار الموجات فوق الصوتية واختبار الصلابة وعمليات فحص الخيوط أعلى أداء للحفر الجيوتقني.

تعزيز كفاءة أخذ عينات التربة الخاصة بك

·مصممة للتربة الصعبة: تضمن الأحجام مثل Ø89 مم × 6 مم (3.504 بوصة × 0.236 بوصة) وقطر 101.6 مم × 8 مم، مع الدرجات من 4130 إلى S135، المتانة والدقة.
·الامتثال للمعايير العالمية: تلبي خيارات ASTM A519 وAPI 5DP وGB/T 699 الاحتياجات الجيوتقنية العالمية.
· العرض المرن: أحجام قياسية مخزنة وأطوال قابلة للتخصيص لأجهزة الحفر الخاصة بك.
·إرشادات الخبراء: يساعدك فريقنا على اختيار الدرجة والحجم المثاليين لأخذ عينات التربة بكفاءة.
