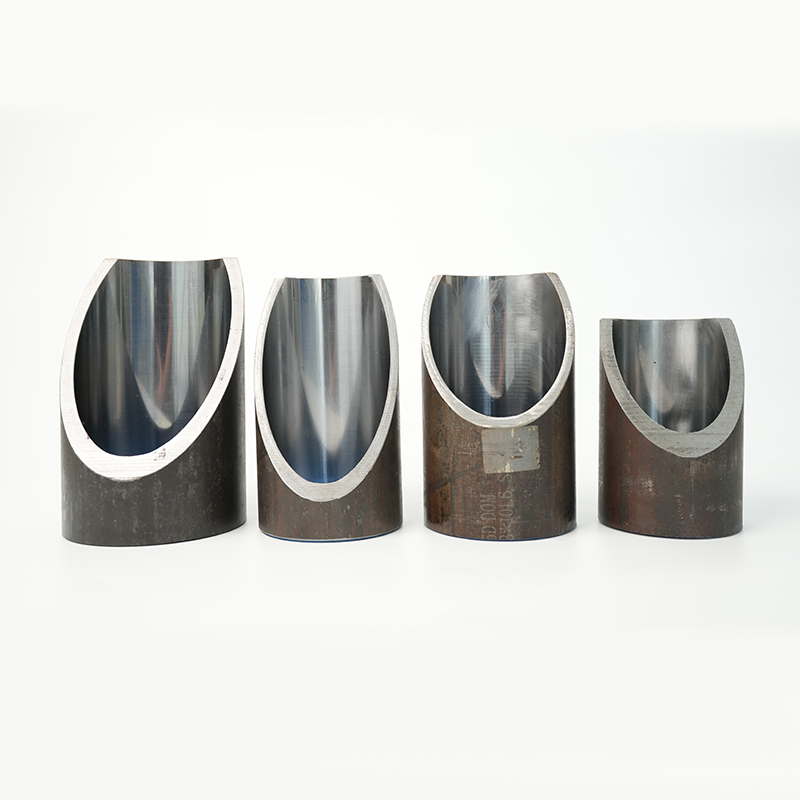

أنابيبنا المصقولة والمصقولة والمصقولة (SRB) - ASTM A519 عبارة عن أنابيب فولاذية غير ملحومة مسحوبة على البارد (CDS) تمت معالجتها لتحقيق تشطيب قطر داخلي يشبه المرآة. مع تفاوتات تصل إلى H8 وخشونة سطح منخفضة تصل إلى Ra 0.4 ميكرومتر، تعتبر هذه الأنابيب مثالية لبراميل الأسطوانات الهيدروليكية التي تتطلب احتكاكًا منخفضًا وعمر إغلاق طويل ومقاومة عالية للتآكل.
تم تصميم هذه الأنابيب لأسواق أمريكا الشمالية والعالمية التي تتبع معايير ASTM، وتستخدم على نطاق واسع في الأنظمة الهيدروليكية للبناء والصناعية والزراعية والسيارات.
درجات الصلب النموذجية
·ST52 - قوة ميكانيكية جيدة، وقابلية التشغيل، وقابلية اللحام
·20MnV6 - فولاذ مخلوط بشكل دقيق لمقاومة التآكل العالية والمتانة
· 27 سيمن - سبائك فولاذية عالية القوة للأسطوانات الهيدروليكية شديدة التحمل
· درجات أخرى متاحة عند الطلب (ASTM A519 1020, 1026, DOM)
الأحجام الشائعة (OD × WT × ID)
·قطر 40 مم × 5 مم (قطر المعرف 30 مم)
·قطر 63.5 مم × 6 مم (قطر المعرف 51.5 مم)
·قطر 90 مم × 8 مم (قطر المعرف 74 مم)
·قطر 100 مم × 10 مم (قطر المعرف 80 مم)
·قطر 125 مم × 12.5 مم (قطر المعرف 100 مم)
·قطر 150 مم × 15 مم (قطر المعرف 120 مم)
تتوفر الأحجام الإمبراطورية (أنابيب DOM القائمة على البوصة) عند الطلب.
المواصفات الفنية
·المعيار: ASTM A519 النوع 5 / أنابيب DOM
·الحالة: مسحوب على البارد غير ملحوم أو مصقول أو SRB
· التسامح معرف: H8 (أو أكثر إحكاما عند الطلب)
· الانتهاء من السطح: Ra ≥ 0.4 ميكرومتر (شحذ)، Ra ≥ 0.2 ميكرومتر (SRB)
· الاستقامة: ≥ 0.3 مم/م
· الاستدارة: ≥ 0.03 ملم
عملية التصنيع
1. إنتاج الأنابيب غير الملحومة ASTM A519 - الثقب والدرفلة على الساخن
2. السحب البارد على الشياق (DOM) - يحسن دقة الأبعاد والخواص الميكانيكية
3. المعالجة الحرارية / التطبيع – يضمن استقرار الهيكل الداخلي
4. شحذ - لمسة نهائية كاشطة دقيقة لتحقيق معرف سلس
5. التزلج والصقل بالأسطوانة (SRB) - تشطيب مرآة اختياري لـ Ra منخفض للغاية
6. التفتيش - فحص الأبعاد والاستقامة والاستدارة وتشطيب السطح
الميزات والفوائد الرئيسية
· معرف فائق النعومة للأختام والمكابس طويلة الأمد
· دقة الأبعاد العالية (H8) لتجميع الأسطوانات بشكل موثوق
· متوفر في كل من التشطيبات المصقولة و SRB
· حل فعال من حيث التكلفة للأسطوانات الهيدروليكية ذات الضغط المتوسط إلى العالي
· متوافق مع المعايير المترية والإمبراطورية
التطبيقات
· الأسطوانات الهيدروليكية في آلات البناء والزراعة والآلات الصناعية
· براميل اسطوانة هوائية
· معدات الرفع الثقيلة
· آلات الصحافة والأتمتة الصناعية
