نظرة عامة

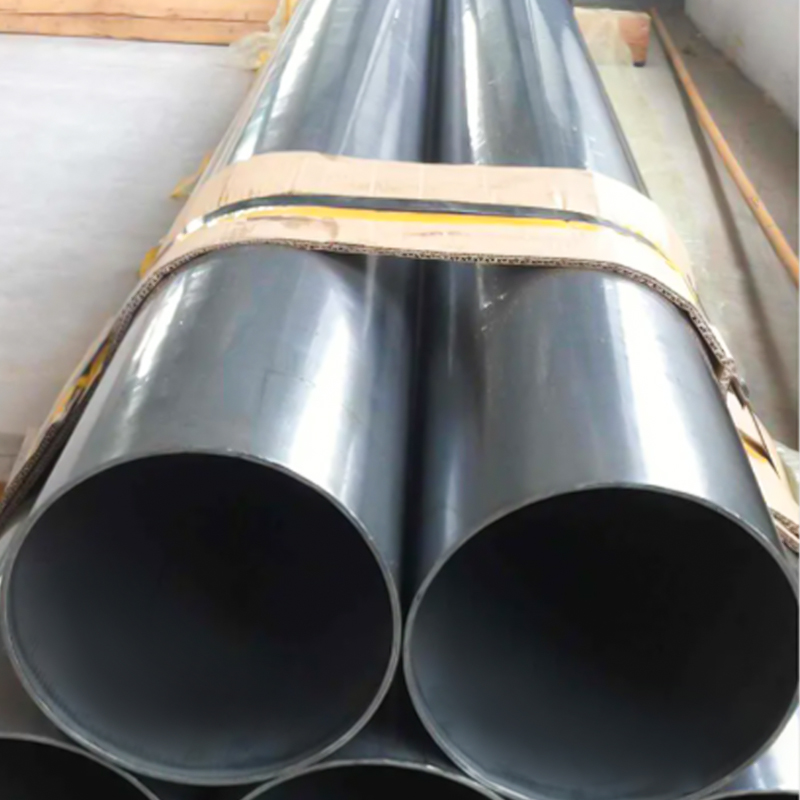

اكتشف أنابيبنا الفولاذية الدقيقة المدرفلة على البارد، والمصممة وفقًا لمعايير EN 10305-3 في الدرجات E235، وE355، وE195، وE275، وE420. متوفرة بأحجام تتراوح من 10 مم إلى 299 مم للقطر الخارجي (OD) و0.5 مم إلى 8 مم لسمك الجدار (WT)، بما في ذلك القطر الشائع Ø25 مم OD × 1.5 مم WT، توفر هذه الأنابيب دقة أبعاد استثنائية وسطح أملس وخصائص ميكانيكية موثوقة. مثالية للتصنيع الميكانيكي، بما في ذلك الأسطوانات الهيدروليكية، وبكرات النقل، ومكونات السيارات، وتوفر أنابيبنا الدقة والمتانة عبر الصناعات.
عملية التصنيع
يتم إنتاج الأنابيب الدقيقة EN 10305-3 الخاصة بنا من خلال عملية دلفنة دقيقة على البارد، مما يضمن الجودة العالية والدقة:
1. الدرفلة على الساخن: يتم لف شرائح الفولاذ على الساخن ولحامها لتشكل أنبوبًا مستمرًا، مما يوفر مادة أساسية قوية.
2. الدرفلة على البارد: يتم دحرجة الأنابيب على البارد لتحقيق أبعاد دقيقة (على سبيل المثال، قطر 25 مم OD × 1.5 مم وزن)، مما يحسن جودة السطح ودقة الأبعاد.
3. المعالجة الحرارية: تخضع الأنابيب للتطبيع أو التلدين لتحسين الخواص الميكانيكية وضمان بنية مجهرية موحدة.
4. التشطيب السطحي: يتم الانتهاء من الأنابيب لتحقيق سطح أملس ونظيف ومناسب للتصنيع الميكانيكي والتطبيقات الجمالية.
5. اختبار الجودة: تضمن عمليات الفحص الصارمة، بما في ذلك فحوصات الأبعاد واختبار الشد وتقييمات جودة السطح، الامتثال لمعايير EN 10305-3.
توفر هذه العملية أنابيب ذات تفاوتات ضيقة، وقوة معززة، وسطح فائق الجودة، مما يجعلها مثالية للتطبيقات الميكانيكية الدقيقة.
درجات المواد
تتوفر الأنابيب الدقيقة لدينا في الدرجات E235، وE355، وE195، وإي 275، وE420، وقد تم تصميم كل منها لتطبيقات محددة ومتوفرة في ظروف تسليم مختلفة:
مقارنة التركيب الكيميائي (الحد الأقصى٪ ما لم يتم تحديده)
| الصف | الكربون (ج) | السيليكون (سي) | المنغنيز (من) | الفوسفور (ف) | الكبريت (S) |
| E235 | 0.17 | 0.35 | 1. 20 | 0.025 | 0.025 |
| E355 | 0.22 | 0.55 | 1. 60 | 0.025 | 0.025 |
| E195 | 0.15 | 0.35 | 0.70 | 0.025 | 0.025 |
| إي 275 | 0.21 | 0.35 | 1. 40 | 0.025 | 0.025 |
| E420 | 0.16 | 0.50 | 1. 70 | 0.025 | 0.020 |
ملحوظة: قد يتضمن E420 عناصر نزرة (على سبيل المثال، Nb ≥0.07%، V ≥0.10%) لتعزيز القوة، ولكن يتم استبعادها للإيجاز.
مقارنة الخواص الميكانيكية (المطبيع، N)
| الصف | قوة الشد (N/mm²) | قوة الخضوع (N/mm²، الحد الأدنى) | استطالة (٪، دقيقة) |
| E235 | 340-480 | 235 | 25 |
| E355 | 490-630 | 355 | 22 |
| E195 | 320-440 | 195 | 28 |
| إي 275 | 400-540 | 275 | 23 |
| E420 | 520-670 | 420 | 19 |
ملحوظة: الخواص الميكانيكية مخصصة للحالة الطبيعية (N). قد تختلف الخصائص في ظروف التسليم الأخرى (على سبيل المثال، المعالجة على البارد أو الملدنة)، مع وجود اختلافات في القوة أو الصلابة أو القابلية للتشكيل.
شروط التسليم
· تطبيع (ن): تتم معالجة الأنابيب بالحرارة عند درجة حرارة يتم التحكم فيها ويتم تبريدها في الهواء لضمان خصائص ميكانيكية موحدة، وهي مثالية للتصنيع الميكانيكي الذي يتطلب قوة ثابتة وقابلية للتشكيل (على سبيل المثال، الأسطوانات والبكرات).
· تشطيب بارد/ناعم (CR1): يتم لف الأنابيب على البارد دون معالجة حرارية لاحقة، مما يوفر صلابة أعلى وتفاوتات أكثر إحكامًا للمكونات الدقيقة مثل بكرات النقل.
· تشطيب بارد/صلب (CR2): الأنابيب مدلفنة على البارد لزيادة القوة ودقة الأبعاد إلى أقصى حد، ومناسبة للتطبيقات عالية الضغط مثل الأسطوانات الهيدروليكية.
· تخفيف التوتر (ريال سعودي): تتم معالجة الأنابيب بالحرارة بعد الدرفلة على البارد لتخفيف الضغوط الداخلية، وتحسين الليونة للتطبيقات التي تتطلب الثني أو التشكيل.
· صلب (أ): يتم تلدين الأنابيب لتعزيز القابلية للتشكيل وتقليل الصلابة، مما يجعلها مثالية لعمليات التصنيع المعقدة مثل ثني الأنابيب للمكونات الهيكلية.
أوصاف الصف
· E235 (إن 10305-3): فولاذ كربوني غير مخلوط بقوة متوسطة وقابلية لحام ممتازة، مثالي للتصنيع الميكانيكي العام، مثل الأسطوانات الهيدروليكية وبكرات النقل في البيئات القياسية.
· E355 (إن 10305-3): فولاذ كربوني عالي القوة من غير السبائك، يوفر خصائص ميكانيكية محسنة للتطبيقات الصعبة مثل الأسطوانات الهيدروليكية للخدمة الشاقة أو بكرات النقل عالية التحميل.
· E195 (إن 10305-3): فولاذ منخفض الكربون وعالي القابلية للتشكيل، مثالي للتطبيقات التي تتطلب تشكيلًا أو ثنيًا واسع النطاق، مثل بكرات النقل خفيفة الوزن أو الأنابيب الهيكلية في الأثاث.
· E275 (إن 10305-3): فولاذ غير مخلوط يتمتع بقوة متوازنة وقابلية للتشكيل، ومناسب للتطبيقات المتوسطة مثل بكرات النقل أو المكونات الهيكلية في الآلات.
· E420 (إن 10305-3): فولاذ عالي القوة مع قوة إنتاجية محسنة، مثالي لتطبيقات الخدمة الشاقة مثل الأسطوانات الهيدروليكية عالية الضغط أو أنظمة النقل القوية.
المواصفات
· المعيار: EN 10305-3 (أنابيب فولاذية ملحومة بالحجم البارد للتطبيقات الدقيقة)
· نطاق الحجم:
1. القطر الخارجي (OD): من 10 مم إلى 299 مم (على سبيل المثال، Ø25 مم OD كحجم شائع)
2. سمك الجدار (WT): 0.5 مم إلى 8 مم (على سبيل المثال، 1.5 مم WT كحجم شائع)
3. الطول: عشوائي (1000-12000 مم) أو قطع مخصص
· التفاوتات المسموح بها (لكل EN 10305-3):
1. القطر الخارجي (10-30 مم): ±0.08 مم؛ (31-50 ملم): ±0.15 ملم؛ (>50 ملم): ±0.5%
2. الوزن: ±10% أو ±0.12 مم (أيهما أكبر)
3. الطول: ±3 مم (للأطوال المقطوعة)
· شروط التسليم:
1. عادي (N): للحصول على خصائص ميكانيكية متسقة.
2. تشطيب بارد/ناعم (CR1): للحصول على دقة عالية وقوة معتدلة.
3. تشطيب بارد/صلب (CR2): للحصول على أقصى قدر من القوة والدقة.
4. تخفيف الضغط (SR): لتحسين الليونة.
5. صلب (أ): لتعزيز القابلية للتشكيل.
· ظروف السطح: أملس أو نظيف أو مطلي (على سبيل المثال، مزيت أو فوسفات) لمقاومة التآكل وسهولة التصنيع.
الفوائد الرئيسية
1. دقة عالية: تضمن عملية الدرفلة على البارد تفاوتات مشددة (على سبيل المثال، Ø25 مم OD ±0.08 مم، 1.5 مم وزن ±10%) للمكونات الميكانيكية الدقيقة.
2. الانتهاء من سطح أملس: سطح نظيف وموحد يقلل الاحتكاك في بكرات الناقل ويعزز أداء الأسطوانة.
3. قابلية اللحام ممتازة: يضمن المحتوى المنخفض من الكربون في E235، وE355، وE195، وE275، وE420 لحامًا موثوقًا به لمجموعات الأسطوانات والأسطوانات.
4. نطاق الحجم متعدد الاستخدامات: تناسب الأحجام من 10 مم إلى 299 مم OD و0.5 مم إلى 8 مم WT التطبيقات الصغيرة والثقيلة.
5. شروط التسليم المرنة: تلبي الخيارات المعيارية أو المعالجة على البارد أو الملدنة احتياجات التصنيع المتنوعة.
6. فعالة من حيث التكلفة: يوفر الفولاذ غير السبائكي أداءً موثوقًا بتكلفة أقل مقارنة بالفولاذ المخلوط أو الفولاذ المقاوم للصدأ.
التطبيقات
تُستخدم الأنابيب الدقيقة EN 10305-3 E235 وE355 وE195 وE275 وE420 (على سبيل المثال، Ø25 مم OD × 1.5 مم بالوزن) في:
· الأسطوانات الهيدروليكية والهوائية: براميل المكابس في أنظمة التشغيل الآلي أو الآلات الزراعية أو المعدات الصناعية. تعتبر E355 وE420 (حالة CR2) مثالية لأسطوانات الضغط العالي، بينما تناسب E235 وE195 وE275 (N أو SR) التطبيقات القياسية.
· بكرات الناقل : الأغلفة الخارجية للبكرات في أنظمة التصنيع أو الخدمات اللوجستية أو مناولة المواد. تعتبر قابلية التشكيل العالية لـ E195 (حالة) مثالية للبكرات خفيفة الوزن، بينما تضمن E235 وE275 وE355 (CR1) المتانة في الأنظمة الأثقل.
· التصنيع الميكانيكي: المكونات الدقيقة مثل الأعمدة والفواصل والدعامات الهيكلية في الآلات.
· السيارات: مكونات التعليق وأنظمة التوجيه ودعامات العادم (حالة E235، E355، أو E420، N).
· الأثاث والتصميم: إطارات أنبوبية للتطبيقات الصناعية أو الجمالية (E195 أو E275، شرط للتشكيل).
· الهندسة العامة: الأنظمة التلسكوبية والبكرات والتجهيزات الدقيقة.
ضمان الجودة
· تتوافق جميع الأنابيب الدقيقة E235 وE355 وE195 وE275 وE420 مع معايير EN 10305-3.
· يتم توفير شهادات الاختبار وفقًا للمعيار DIN EN 10204 3.1، للتحقق من التركيب الكيميائي، والخواص الميكانيكية، ودقة الأبعاد.
· تضمن الاختبارات الإضافية، مثل اختبار التيار الدوامي، واختبارات التسطيح، وعمليات فحص السطح، الموثوقية والأداء.
لماذا تختار أنابيبنا الدقيقة؟
· حلول مخصصة: أحجام مخصصة (من 10 مم إلى 299 مم OD، ومن 0.5 مم إلى 8 مم بالوزن) وشروط التسليم (المعيارية، والتشطيب على البارد، والتخفيف من الضغط، والتصلب) لتلبية احتياجات مشروعك.
· الامتثال للمعايير العالمية: تم تصنيعه وفقًا للمعيار EN 10305-3 للحصول على جودة متسقة.
· سلسلة توريد موثوقة: مخزنة بأحجام قياسية (على سبيل المثال، Ø25 مم OD × 1.5 مم بالوزن) وقابلة للتخصيص لتطبيقات محددة.
· دعم الخبراء: يقدم فريقنا التوجيه الفني لتحديد الدرجة والحجم وحالة التسليم المثالية للأسطوانات أو البكرات أو احتياجات التصنيع الميكانيكية الأخرى.
لمزيد من المعلومات أو لطلب عرض أسعار، اتصل بنا على hongli-jy@126.com أو قم بزيارة hltube.com. ارفع مستوى مشروعاتك باستخدام الأنابيب الفولاذية الدقيقة المدرفلة على البارد عالية الجودة وفقًا لمعايير EN 10305-3 E235 وE355 وE195 وE275 وE420.
