ASTM A513 النوع 1 مقابل النوع 5: مقارنة الميكانيكية والتكلفة

ما هو ASTM A513 النوع 1 والنوع 5؟

يغطي ASTM A513 الأنابيب الميكانيكية المصنوعة من الكربون وسبائك الصلب الملحومة بالمقاومة الكهربائية. ضمن هذه المواصفات، يقع النوع 1 والنوع 5 على طرفي نقيض من طيف دقة التصنيع. يتم إنتاج النوع 1 عن طريق شريط الدرفلة على الساخن، وتشكيله في أنبوب، ولحامه دون مزيد من العمل البارد. يبدأ النوع 5 بنفس عملية المتفجرات من مخلفات الحرب ولكنه يخضع بعد ذلك للسحب البارد فوق الشياق وتصلب كامل لتخفيف الضغط - مسار DOM (السحب فوق الشياق). تعمل هذه المعالجة الإضافية على تغيير كل شيء بدءًا من توحيد الجدار وحتى إمكانية التشغيل الآلي.

• النوع 1A: شريط ملحوم ومدلفن على الساخن، سطح بمقياس مطحنة نموذجي.
• النوع 1ب: نفس النوع 1أ ولكن مخلل ومزيت لإزالة الترسبات الكلسية وتحسين نظافة السطح.
• النوع 5: يتم سحب قذيفة المتفجرات من مخلفات الحرب على شياق بارد، ثم يتم تخفيف الضغط عليها. يصبح خط اللحام غير قابل للاكتشاف تقريبًا، ويتصرف الأنبوب كمنتج سلس في العديد من التطبيقات.

غالبًا ما يستخدم سوق الأنابيب الميكانيكية "HREW" كاختصار للنوع 1 و"DOM" للنوع 5. هذه اللغة عملية، ولكنها مبالغة في التبسيط. يبدأ النوع 1 من الشريط المدرفل على الساخن، بينما يستخدم النوع 5 إما الشريط المدرفل على الساخن أو المدلفن على البارد قبل الرسم. تعمل خطوة السحب على البارد على تحسين بنية الحبوب، وزيادة قوة الإنتاج، وتشديد الأبعاد. في المقابل، يحتفظ النوع 1 بحالة اللحام، مما يعني أن الخصائص والتفاوتات هي في الأساس تلك الخاصة بالشريط الأصلي وعملية اللحام.

الخواص الميكانيكية: الخضوع والشد والاستطالة

لا ينشر ASTM A513 جداول خصائص منفصلة لكل نوع. وبدلاً من ذلك، فهو يحدد نطاقات التركيب الكيميائي ويترك متطلبات الاختبار الميكانيكي ليتم الاتفاق عليها بين المشتري والمنتج. ومن الناحية العملية، استقرت الصناعة على قيم نموذجية راسخة للدرجات المشتركة مثل 1008، و1010، و1020 تحت كل مسار تصنيع. يوفر النوع 5 باستمرار الحد الأدنى من الإنتاجية وقوة الشد لأن العمل البارد وتخفيف الضغط يجتمعان لزيادة كثافة الخلع مع تخفيف ضغوط اللحام المتبقية.

قوة الخضوع في النوع 5 عادة ما يتجاوز النوع 1 بنسبة 15-25% لنفس درجة الكربون. تتسع الفجوة قليلاً في 1020 لأن تأثير السحب البارد يكون أكثر وضوحًا في المواد ذات الكربون العالي. تنخفض الاستطالة بعد العمل البارد، لكن دورة تخفيف الضغط تستعيد ليونة كافية للحفاظ على المنتج قابلاً للتشكيل. غالبًا ما يحتاج المهندسون الذين يختارون أنبوبًا للأسطوانة الهيدروليكية أو عمود الإدارة إلى إنتاجية أعلى واستطالة يمكن التحكم فيها؛ النوع 5 يوفر هذا التوازن. يظل النوع 1 قابلاً للخدمة بشكل مثالي حيث تكون الأحمال ثابتة وتبقى مستويات الضغط أقل من 30 كيلو لكل بوصة مربعة.

التسامح الأبعاد والانتهاء من السطح

إذا كنت بحاجة إلى أنبوب ينزلق إلى تجويف مصقول دون إجراء معالجة لاحقة، فإن انتشار التسامح بين النوع 1 والنوع 5 يصبح العامل الحاسم. غالبًا ما يكون تحمل النوع 1 OD لأنبوب مقاس 2 بوصة حوالي ±0.010 بوصة؛ يصل النوع 5 بشكل روتيني إلى ±0.005 بوصة، ويمكن أن تحتوي المطاحن على ±0.003 بوصة عند الطلب. تتبع سماكة الجدار نفس الاتجاه: ±10% من القيمة الاسمية للنوع 1، ±5% (أو أفضل) للنوع 5. الاستقامة هي عامل تمييز آخر. قد ينحرف النوع 1 بمقدار 0.030 بوصة لكل قدم، بينما النوع 5 عادةً ما يخفض ذلك إلى النصف.

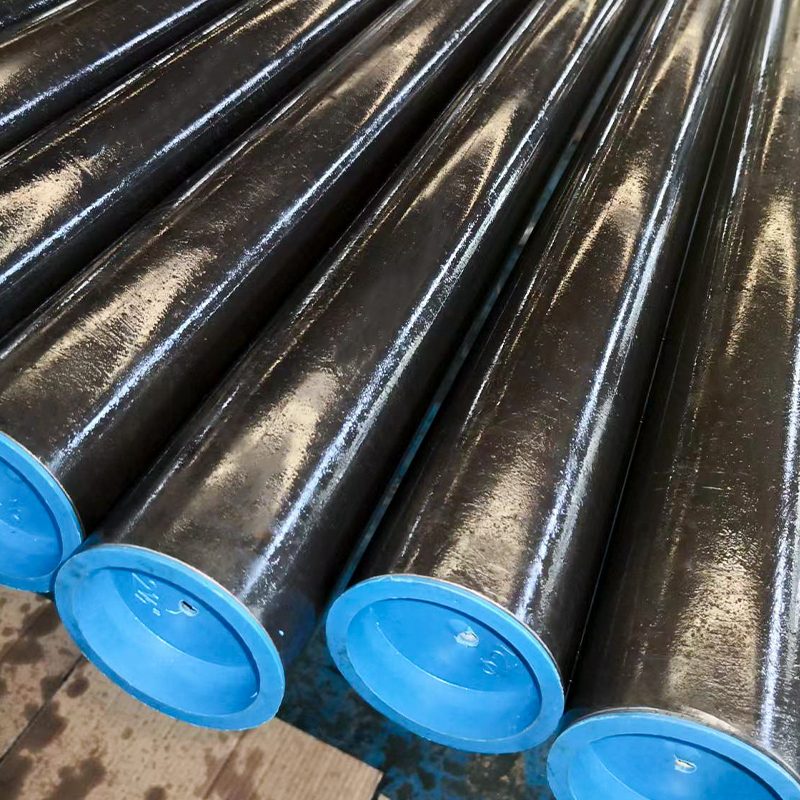

حالة السطح مهمة للحماية من التآكل والطلاء النهائي. يصل النوع 1A مع قشور مطحنة يجب إزالتها قبل الطلاء أو الطلاء. النوع 1B، المخلل والمزيت، يوفر ركيزة أنظف. يأتي النوع 5 بسطح لامع وناعم يتطلب الحد الأدنى من إعداد السطح قبل الطلاء الإلكتروني أو الفوسفات ، وتساهم قيمة Ra المنخفضة في تحسين عمر الكلال في المكونات الديناميكية. على سبيل المثال، غالبًا ما يمكن أن يتحرك أنبوب DOM المخصص لبرميل الأسطوانة الهيدروليكية مباشرةً للشحذ دون خطوات دوران إضافية.

ملاءمة التطبيق: متى يتم استخدام النوع 1 مقابل النوع 5

لا يوجد نوع أنبوب واحد يناسب كل ملخص تصميم. ترشدك مصفوفة القرار المباشرة المبنية على مستوى التحميل والطلب الدقيق والميزانية إلى الاختيار الصحيح. استخدم الجدول أدناه كنقطة بداية، ثم قم بضبطه وفقًا لمتطلبات التعب والتآكل الخاصة بك.

القائمة ليست شاملة. عندما يتطلب التصميم معرفًا يشبه المرآة بعد الشحذ، تكون نقطة البداية دائمًا تقريبًا هي شحذ أنبوب اسطوانة هيدروليكية تم تصنيعها من مخزون DOM. إذا كان مشروعك يتضمن عمودًا يشهد عزم دوران عكسيًا متكررًا، فإن القفز من النوع 1 إلى النوع 5 غالبًا ما يؤدي إلى إلغاء عمليات الاستقامة والتصنيع بعد اللحام، مما يجعل تسلسل التصنيع بأكمله أقصر.

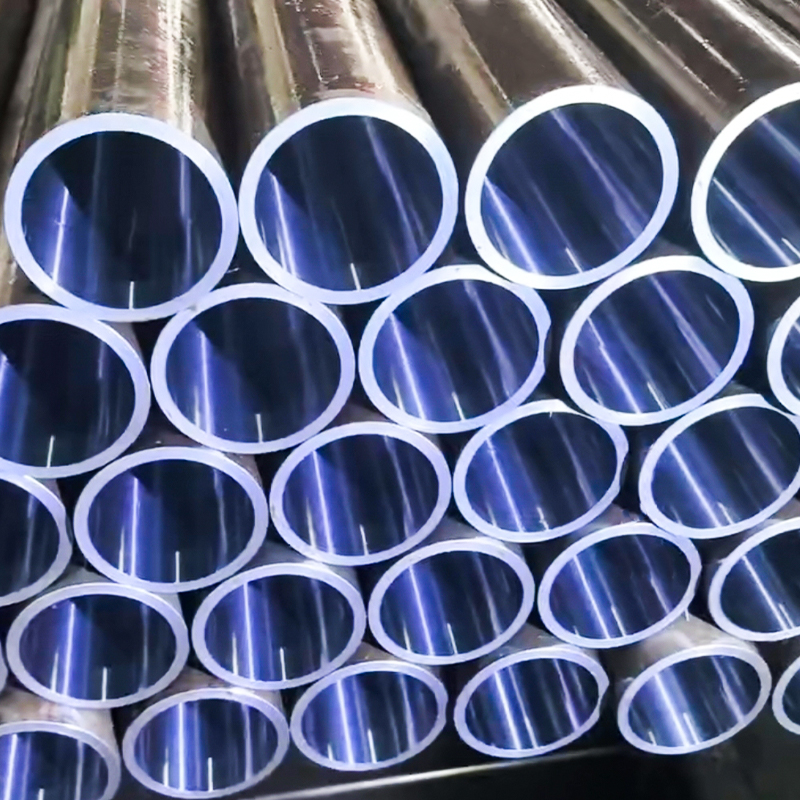

أنبوب Honed & SRB - ASTM A513 ST52 / SAE 1026، ملحوم (CDW)، تشطيب معرف المرآة لبراميل الأسطوانات الهيدروليكية، الموردون -

Suao هي المورد الصيني لأنبوب Honed & SRB - ASTM A513 ST52 / SAE 1026، ملحوم (CDW)، تشطيب معرف المرآة لبراميل الأسطوانات الهيدروليكية، أنبوب Honed & SRB - ASTM A513 ST52 / SAE 1026، ملحوم (CDW)

عرض المنتج →

اعتبارات التكلفة وسلسلة التوريد

تتطلب أنابيب DOM علاوة. على أساس الرطل الواحد، يكلف النوع 5 ما بين 20 إلى 40% أكثر من النوع 1 من نفس المطحنة. يضيق هذا الرقم عندما تأخذ في الاعتبار تقليل الخردة والعمليات التي تم التخلص منها. قد يحتاج الجزء من النوع 1 إلى تمريرة دوران إضافية لتصحيح بيضاوية OD، بينما يذهب جزء DOM مباشرةً إلى مركز القطع أو التصنيع بالليزر.

• سعر المواد الخام: النوع 1 هو خط الأساس؛ يعكس الرسم الإضافي من النوع 5 السحب البارد، والتعامل مع الشياق، ووقت الفرن لتخفيف الضغط.
• الحد الأدنى لكميات الطلب: يتم تخزين النوع 1 بشكل متكرر بأحجام قياسية، مع توفر الطلبات الصغيرة. النوع 5 غالبا ما يتطلب موك أكبر لأن المطاحن تدير جداول رسم تعتمد على الحملة.
• المهلة الزمنية: يتم شحن المخزون من النوع 1 خلال أيام. يمكن أن تضيف أحجام DOM غير المخزونة من 4 إلى 8 أسابيع، خاصة بالنسبة لدرجات السبائك مثل 1026 أو ST52.
• التكلفة الإجمالية للمشروع: عامل في معالجة معدلات الخردة. يمكن أن يولد النوع 1 خردة أكثر بنسبة 8-12% في المكونات عالية التحمل؛ غالبًا ما يؤدي التحكم الفائق في الأبعاد من النوع 5 إلى خفض التكلفة الإجمالية للجزء النهائي.

وتفضل مرونة سلسلة التوريد أيضًا النوع 5 للتطبيقات المهمة. يمكن لهيكل DOM واحد أن يحل محل التصنيع متعدد الخطوات الذي كان يتطلب في السابق أنبوبًا سلسًا مسحوبًا على البارد ولحامًا. يؤدي تخزين عدد أقل من وحدات SKU إلى تبسيط المخزون، كما تقلل الخصائص المتسقة من مخاطر توقف الإنتاج بسبب اختلاف المواد. لمصادر المشترين أنابيب الصلب الملحومة المسحوبة على البارد بموجب ASTM A513، فإن التحقق من قدرة المطحنة على توفير تقارير الاختبار المطلوبة وشهادة الأبعاد يتجنب مشكلات الجودة النهائية.

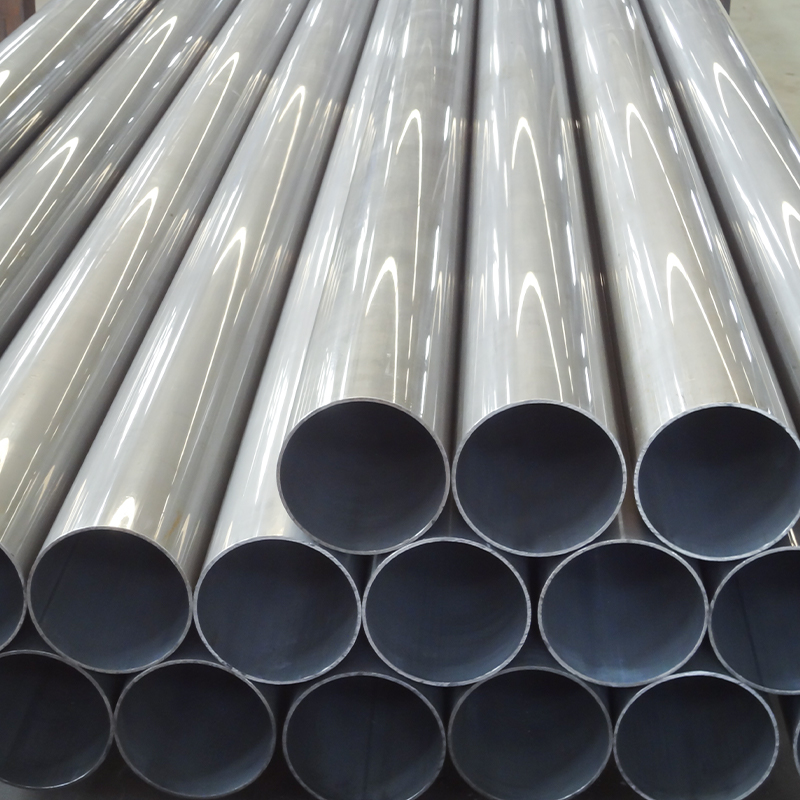

الأنابيب الفولاذية الملحومة المسحوبة على البارد (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3، الموردين - Jiangsu Suao Metal Product Co.، L

Suao هي المورد الصيني للأنابيب الفولاذية الملحومة المسحوبة على البارد (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3، والأنابيب الفولاذية الملحومة المسحوبة على البارد المخصصة (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3، ولحام مسحوب على البارد

عرض المنتج →

أداء التصنيع والتصنيع

يتفاعل كل من اللحام والثني والتصنيع بشكل مختلف مع نوعي الأنابيب. تقبل الحالة الملحومة من النوع 1 عمومًا الانضمام القياسي للمتفجرات من مخلفات الحرب إلى المتفجرات من مخلفات الحرب دون تسخين مسبق خاص، بشرط أن تكون الكيمياء منخفضة الكربون. النوع 5، على الرغم من أنه قابل للحام أيضًا، قد يتطلب تسخينًا طفيفًا عندما يتجاوز سمك الجدار 0.250 بوصة لتجنب تشقق الهيدروجين بالقرب من المنطقة المتأثرة بالحرارة. لا تقدم عملية DOM سبائك تضر بقابلية اللحام؛ فهو ببساطة ينقي الحبوب، ويكون الضغط المتبقي أقل مما هو عليه في النوع 1 الملحوم.

• اللحام: النوع الأول متسامح مع GMAW واللحام بالمقاومة. قد يحتاج النوع 5 إلى تسخين مسبق أعلى من 0.250 بوصة من الجدار ولكنه لا يحتاج عادةً إلى تخفيف إجهاد ما بعد اللحام للخدمة غير الضغط.
• الانحناء: يُظهر النوع 5 زنبركًا أكثر قابلية للتنبؤ به لأن قوة خضوعه أعلى وأكثر اتساقًا حول المحيط. يمكن أن يظهر النوع 1 ترققًا في الجدار على الجانب الخارجي من الانحناء إذا لم يكن الأنبوب مستديرًا بالكامل.
• بالقطع: ماكينات من النوع 5 ذات ثرثرة أقل للأدوات وعمر إدخال أطول لأن السطح متناسق والمصفوفة المعالجة على البارد تكسر الرقائق بشكل نظيف. يمكن أن يؤدي مقياس المطحنة من النوع 1 إلى تسريع تآكل الأداة بنسبة 10-20% إذا لم تتم إزالته أولاً.

بالنسبة لمتاجر التصنيع التي تدير مئات الأجزاء المتماثلة، غالبًا ما يبرر الاختلاف في معدل الخردة وزمن الدورة التحول إلى مخزون DOM. إن الجزء الذي يجب أن يكون مملًا، ومدارًا، ومخددًا سيستفيد دائمًا تقريبًا من توحيد الأبعاد للنوع 5، في حين أن الدعامة الملحومة البسيطة قد لا تسترد أبدًا قسط المادة.

المفاهيم الخاطئة الشائعة حول A513 النوع 1 والنوع 5

لا تزال هناك العديد من الأساطير في أقسام المشتريات والتصميم. إن توضيحها يمنع الإفراط في المواصفات المكلفة، أو ما هو أسوأ من ذلك، عدم المواصفات التي تؤدي إلى فشل الحقل.

المفهوم الخاطئ 1: النوع 5 سلس. يبدأ DOM كأنبوب ERW. يؤدي السحب البارد فوق الشياق إلى إزاحة منطقة اللحام، ويؤدي تخفيف الضغط اللاحق إلى إعادة بلورة المنطقة، مما يجعل اللحام غير مرئي حتى تحت المجهر. يكشف الاختبار المدمر عن خط التماس الأصلي، ولكن بالنسبة لطاقة السوائل والتطبيقات الهيكلية، فإنه يعمل بشكل مكافئ لأنبوب سلس حقيقي. عندما تكون هناك حاجة إلى سلس حقيقي، يجب استدعاء مواصفات مثل ASTM A519.

المفهوم الخاطئ 2: لا يمكن استخدام النوع 1 لأي مكون من مكونات الجهاز. يعمل النوع 1 بشكل جيد في التجميعات ذات الدورة المنخفضة أو الثابتة أو ذات التحميل الخفيف. تستخدم فواصل العجلات وأنابيب المباعد وقضبان الحماية النوع 1 بشكل منتظم. ولا يتمثل القيد في الملاءمة للغرض ولكن في التحمل وعمر التعب. يجب على المصممين تقييم حالة الضغط الفعلية بدلاً من الوضع الافتراضي لـ DOM.

المفهوم الخاطئ 3: تكلفة DOM دائمًا أكثر على أساس المشروع. في حين أن سعر القدم الواحد أعلى، إلا أن تقليل خطوات المعالجة وعمليات التقويم والخردة غالبًا ما يؤدي إلى تكلفة إجمالية أقل. ولهذا السبب قامت العديد من الشركات المصنعة المعتمدة على الحجم بتوحيد معايير DOM للأجزاء الدوارة عالية القيمة.

المفهوم الخاطئ 4: تشطيب السطح هو مجرد تجميل. في الأسطوانات الهيدروليكية، يؤثر سطح ID على تآكل الختم وقوة الاختراق. تعد اللمسة النهائية المخللة للنوع 1B خطوة كبيرة للأمام من النوع 1A، لكنها لا تزال تفتقر إلى Ra الجيد لـ DOM. بالنسبة لأسطح الغلق الديناميكية، تترجم تلك الميكرونات الإضافية من الخشونة مباشرة إلى فترات الصيانة ومخاطر التسرب.

كيفية طلب الأنابيب A513: المواصفات الأساسية التي يجب توفيرها

تمنع مواصفات الشراء الكاملة التقلبات وتضمن أن المطحنة أو مركز الخدمة يقدم بالضبط ما تتطلبه الطباعة. يجب أن يتضمن كل طلب عرض أسعار التفاصيل التالية:

1. نوع ASTM (1A، 1B، أو 5).
2. درجة المواد (1008، 1010، 1020، 1026، أو ما يعادلها من السبائك).
3. القطر الخارجي وسمك الجدار مع فئة التسامح، إذا كانت أكثر إحكامًا من المعيار.
4. الطول، وحالة القطع (عشوائي، أو طول المطحنة، أو القطع الدقيق حسب الطول)، واللمسة النهائية النهائية.
5. حالة السطح (قشور الطحن، أو الزيت المخلل، أو DOM اللامع) وأي متطلبات طلاء تكميلية.
6. الكمية، لكل إصدار وسنوي، لمساعدة المورد على تحسين تشغيل المطاحن.
7. الشهادات المطلوبة: تقارير اختبار المطحنة وفقًا للمعيار EN 10204، النوع 3.1 أو 3.2، والتحليل الكيميائي، وأي تجربة إضافية في الاقتراب من الموت.

عندما يتطلب التطبيق تكرار الأبعاد المسحوبة على البارد والخصائص الميكانيكية، في إشارة إلى القدرات الموضحة في موقعنا الدقة أنابيب الصلب المسحوبة على البارد سوف المخزون محاذاة التوقعات. تقديم أكبر قدر ممكن من التفاصيل حول تسلسل التصنيع أو اللحام المقصود؛ يمكن للمورد الجيد في كثير من الأحيان أن يقترح سمكًا بديلاً للجدار أو تعديلًا كيميائيًا صغيرًا يقلل من وقت التسليم دون التضحية بالأداء.
